Компенсатор сильфонный осевой используется для компенсации осевых перемещений трубопроводов и оборудования, возникающих при перепадах температуры и давления и устранения вибрационных нагрузок. Устройства изготавливаются с использованием одного или двух сильфонов (гибких гофр), выполненных из многослойной нержавеющей стали. Осевые компенсаторы сильфонные комплектуются различной присоединительной арматурой: патрубками под приварку, фланцами и резьбовыми соединениями. В зависимости от исполнения изделия, производятся: с внутренним экраном, защитным кожухом и ограничителем хода.

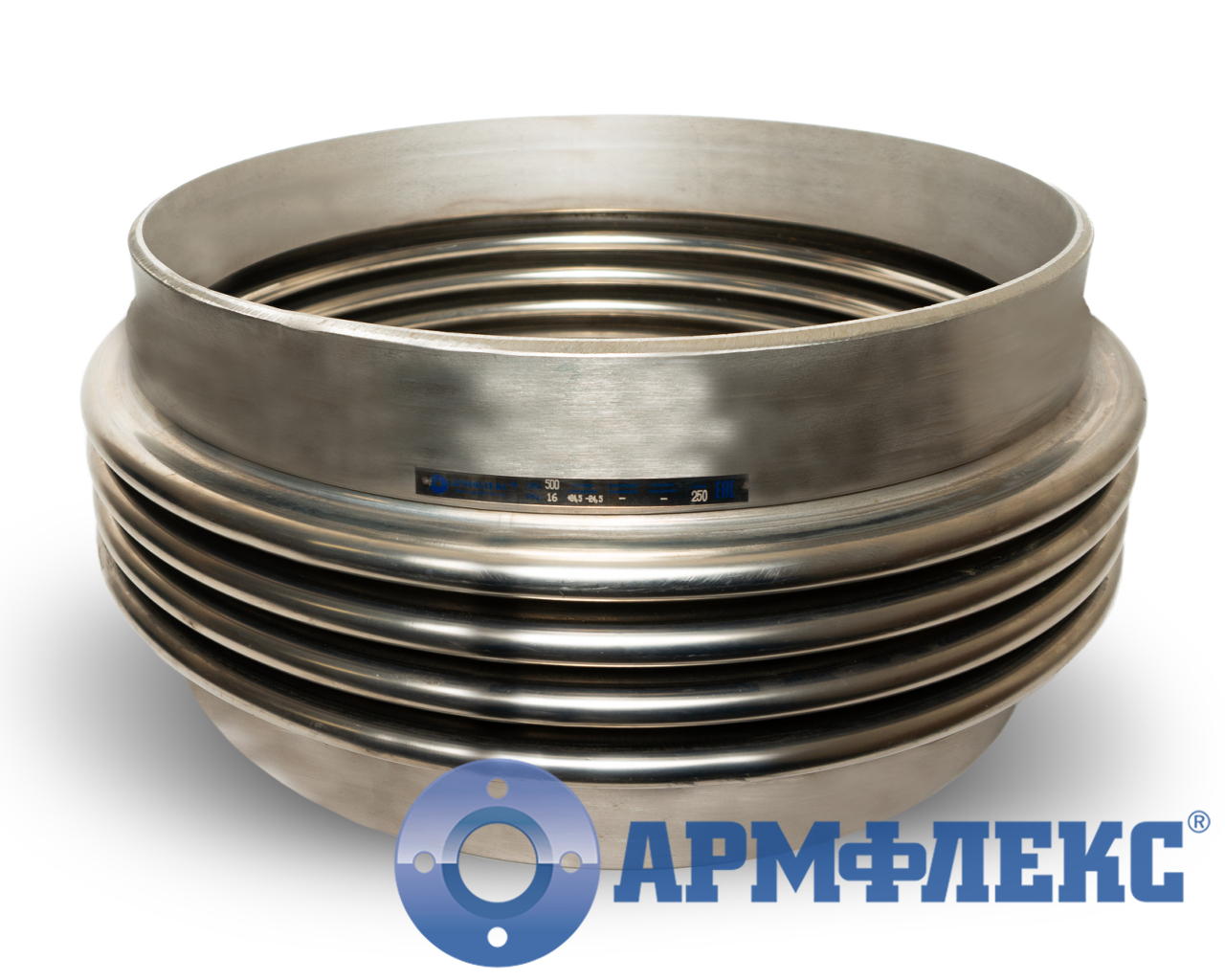

КОНСТРУКЦИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ КОМПЕНСАТОРОВ
СИЛЬФОННЫХ ПРИВАРНЫХ КСО ARM П
Антикоррозийное лакокрасочное покрытие
Возможность исполнения сильфонного компенсатора
с резьбовым, муфтовым и фланцевым соединением
Большой выбор материалов присоединительной
арматуры: Ст. 20, Ст3сп, 03Х17Н14М3, ОЗХ18Н11,
08Х16Н11МЗ, 08Х17Н13М2, 08Х17Н1ЗМ2Т, 08Х18Н10,
08Х18Н1ОТ, 10Х23Н18, 20Х23Н13, 20Х23Н18
рабочих циклов
до 40 кг/см2
до 2400 мм
до +950°С
по запросу клиента
на складе
защитным кожухом, внутренним экраном,
ограничительной, направляющей арматурой

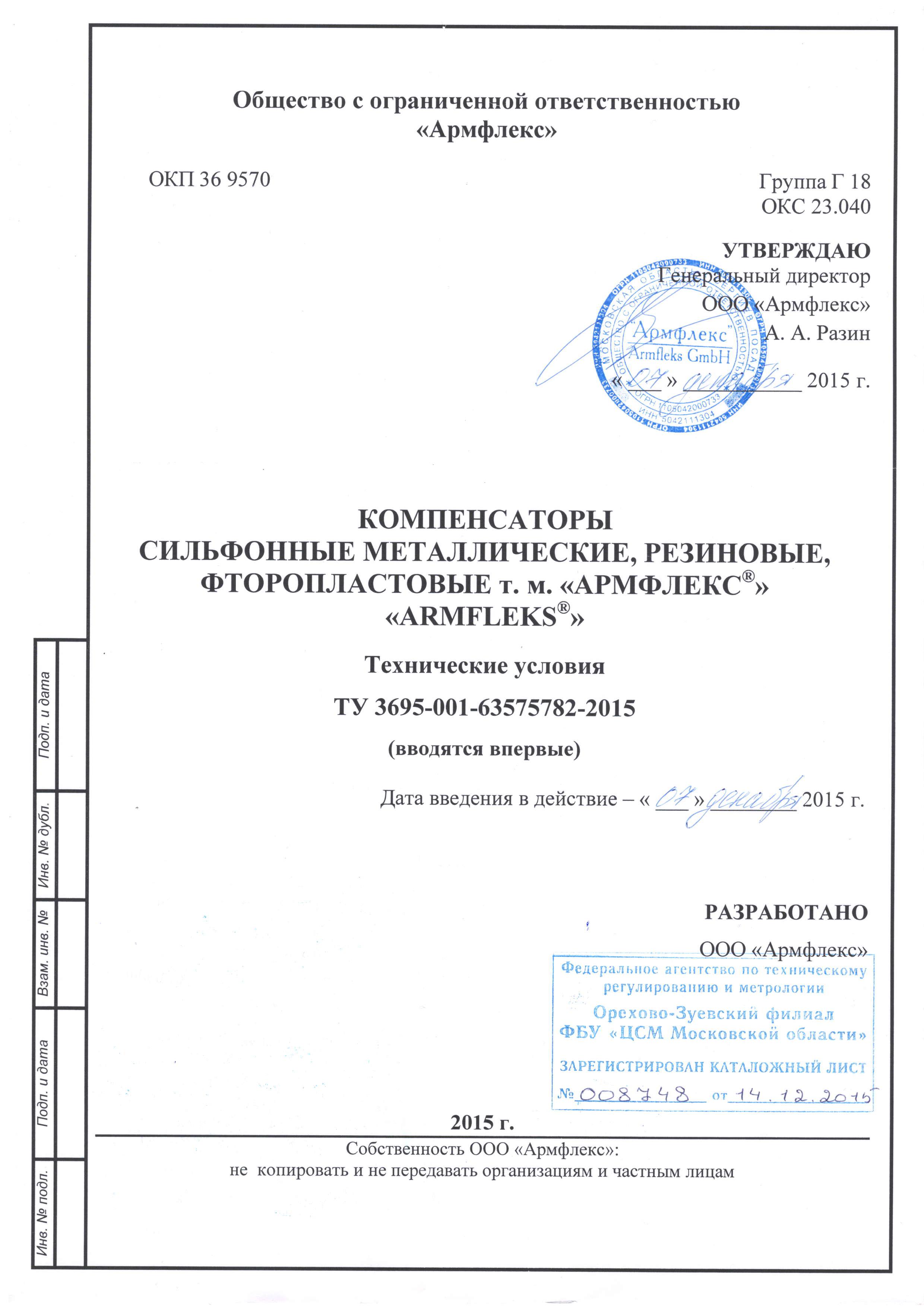

Продукция компании ООО «Армфлекс» сертифицирована и соответствуетдействующим требованиям, установленным национальными
и межгосударственными стандартами, имеет необходимый пакет документов

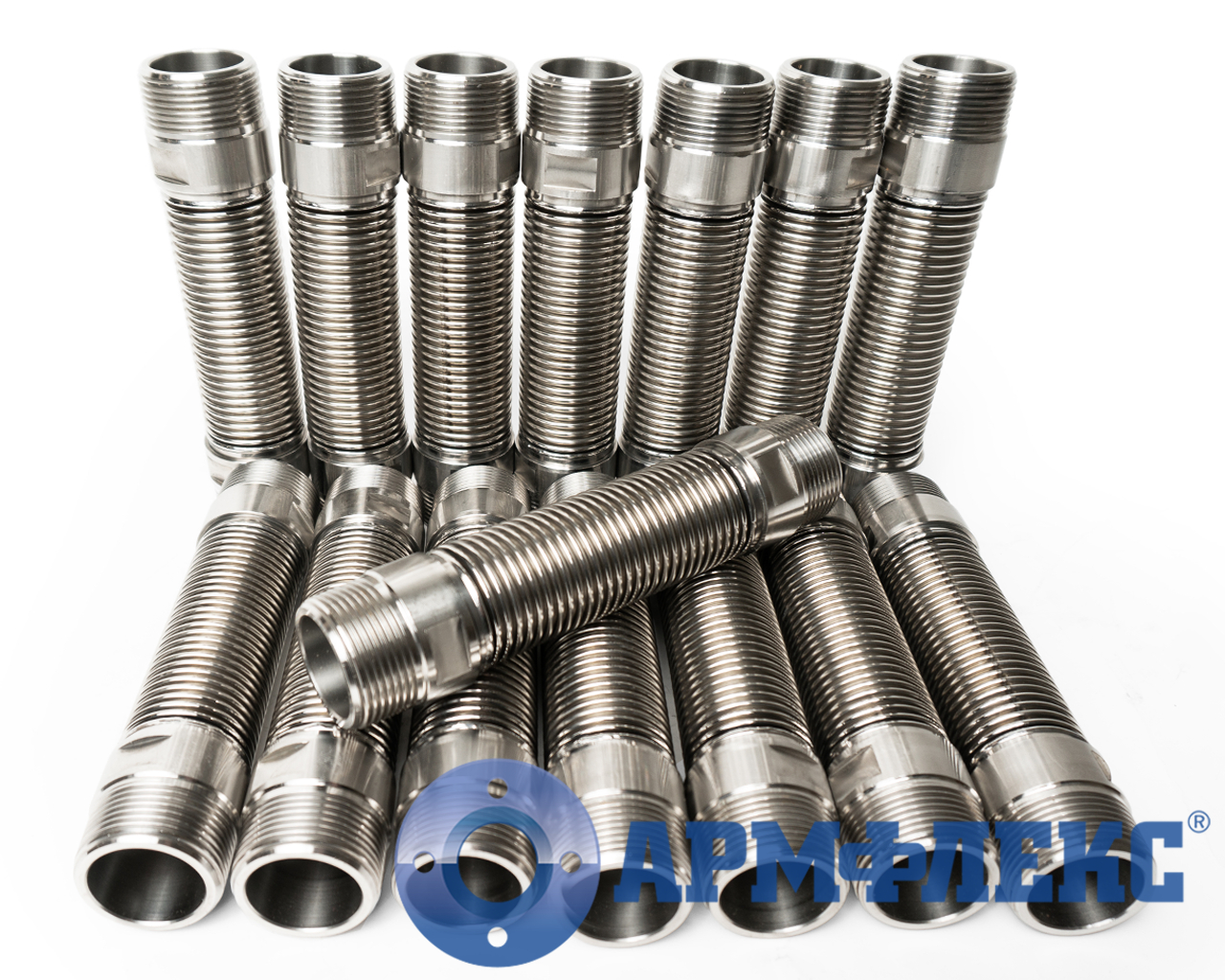

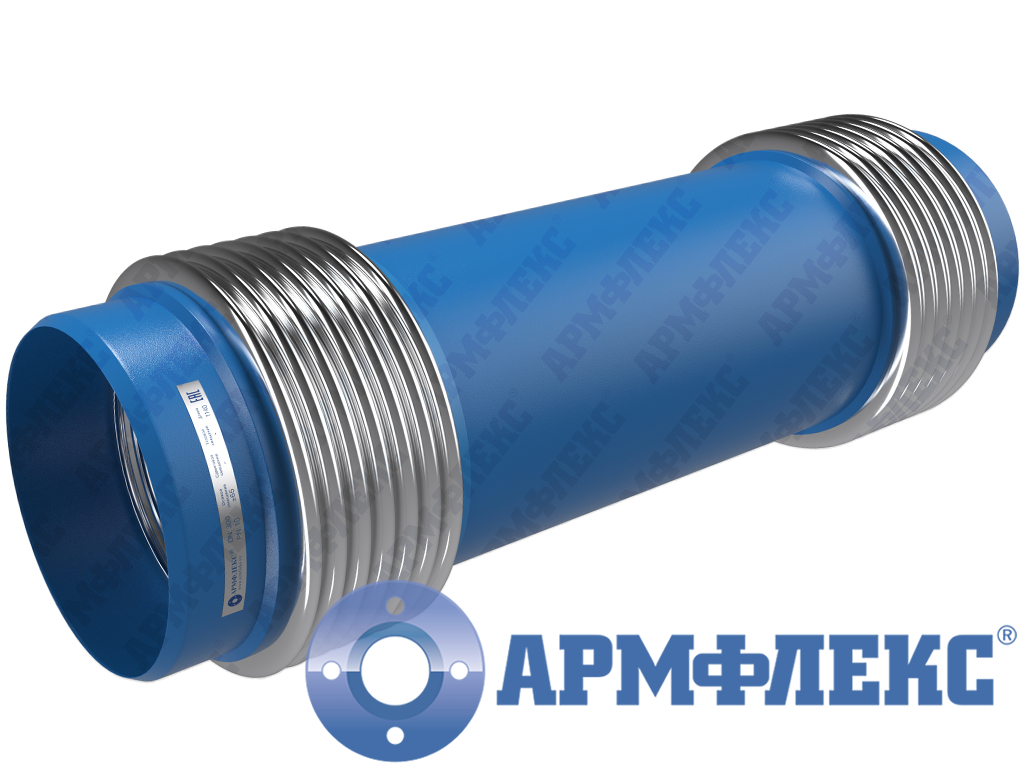

Многослойный сильфон выполнен
из качественной нержавеющей стали
Многослойный сильфон изготовлен
в соответствии с ГОСТ 32935-2014
Большой выбор материалов сильфона:
08Х18Н10, 08Х18Н10Т, 08Х17Н13M2,
20Х23Н13, 20Х23Н18
- компенсация осевого перемещения
- снятие вибрационных нагрузок
- различные трубопроводы,
газоходы - двигатели, комрессоры, насосы,
другое промышленное
оборудование

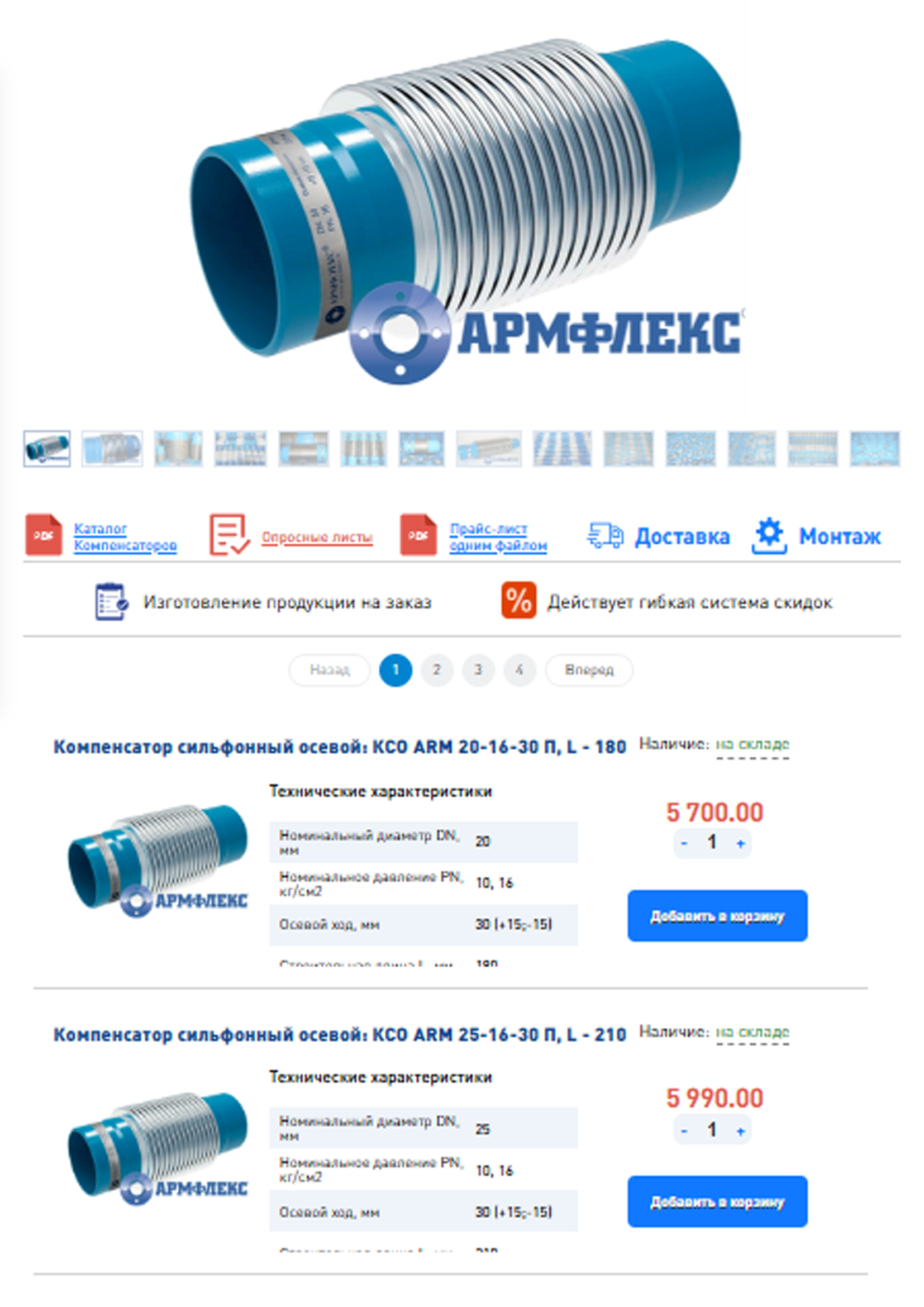

Цена осевого сильфонного компенсатора зависит от исполнения и применяемых при производстве материалов.

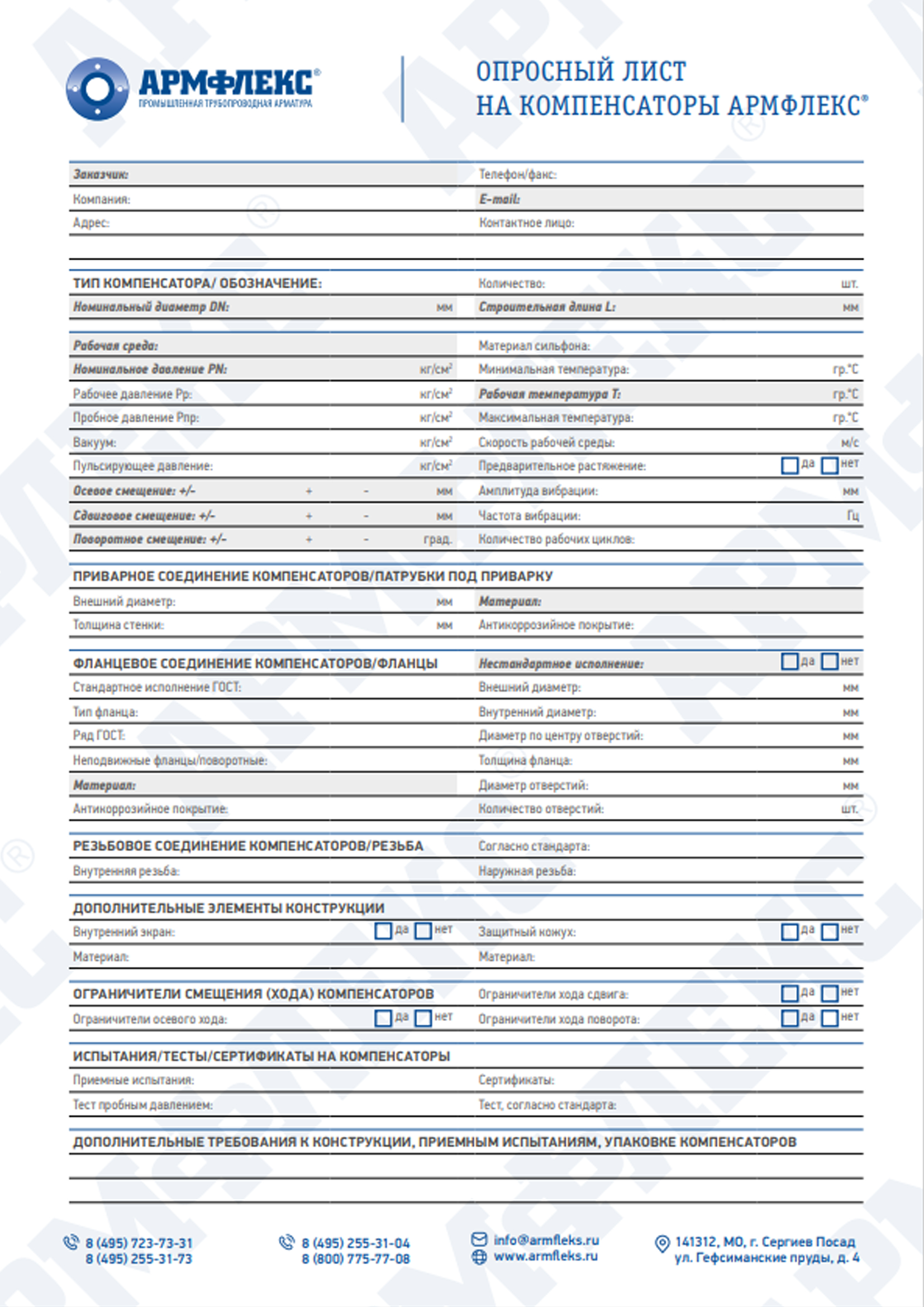

Стоимость и наличие продукции на складе можно уточнить в отделе продаж нашей компании. Заявку на изготовление Вы можете отправить по почте pro@armfleks.ru, а также заполнить опросный лист на сайте.
Осуществляем доставку компенсаторов по России, г. Москва собственным автотранспортом, а так же транспортными и курьерскими компаниями.
Конструкционное исполнение сильфонных осевых компенсаторов
Варианты исполнений: с внутренним экраном, защитным кожухом, ограничительной арматурой
DN от 20
до 2400 мм
PN от вакуума
до 40 кг/см2

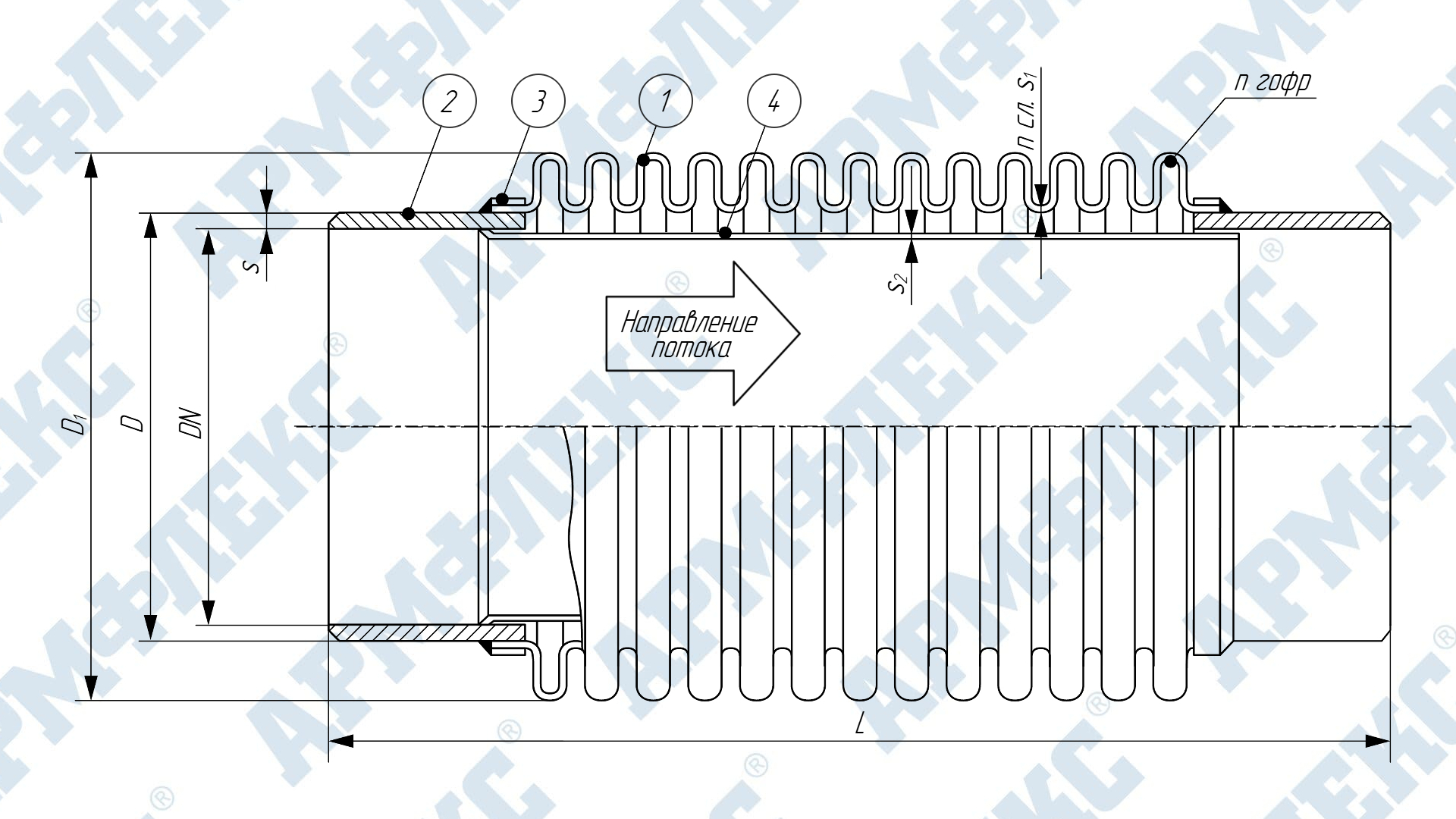

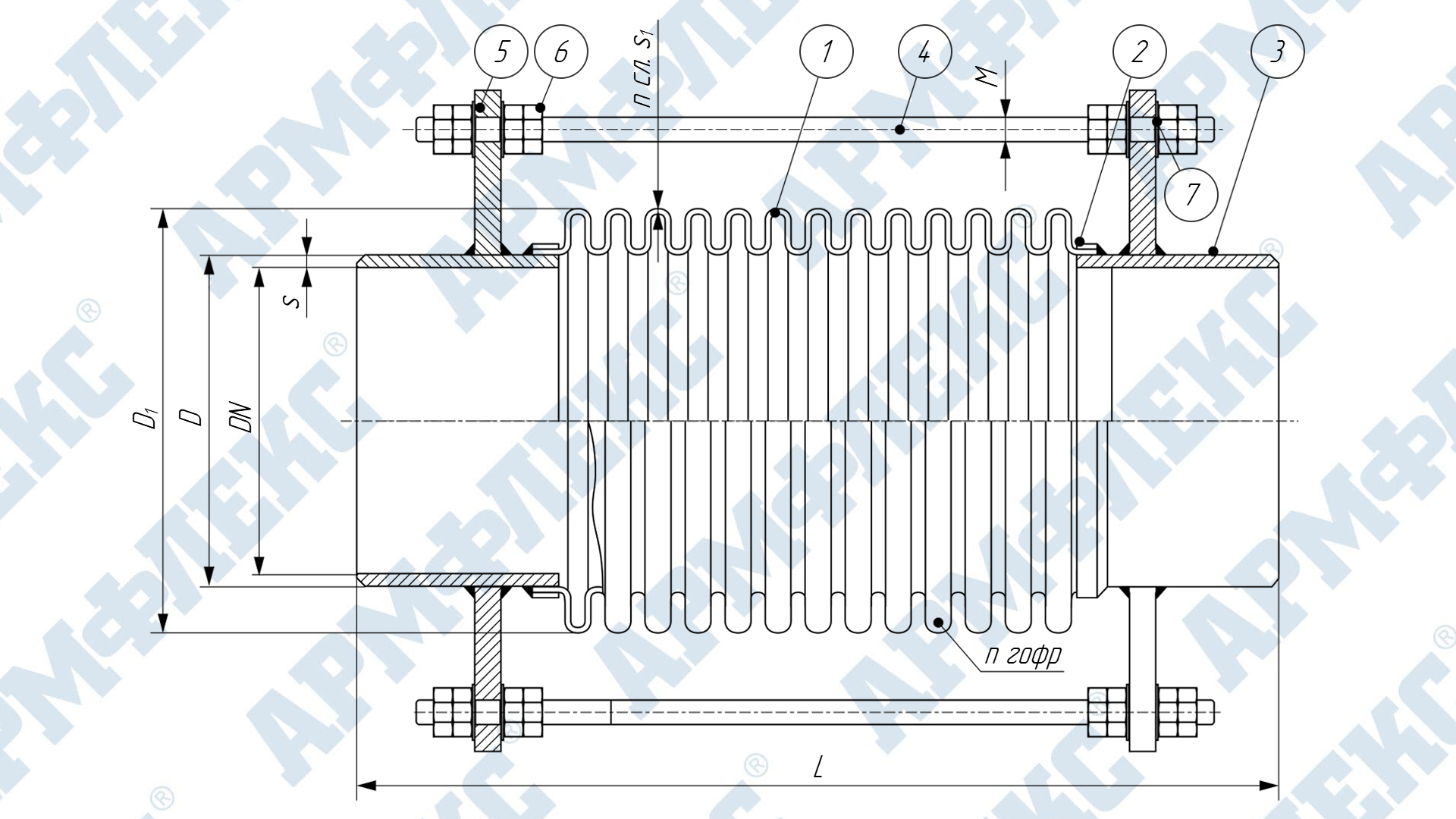

1 — сильфон
2 — патрубок
3 — обечайка
4 — внутренний экран (по запросу клиента)
Варианты исполнений: исполнение уплотнительной поверхности: А - плоскость, B - соединительный выступ, С, L - шип, D, M - паз, Е - выступ, F - впадина, с защитным кожухом, футеровкой РТFЕ, внутренним экраном
DN от 25
до 2400 мм
PN от вакуума
до 25 кг/см2

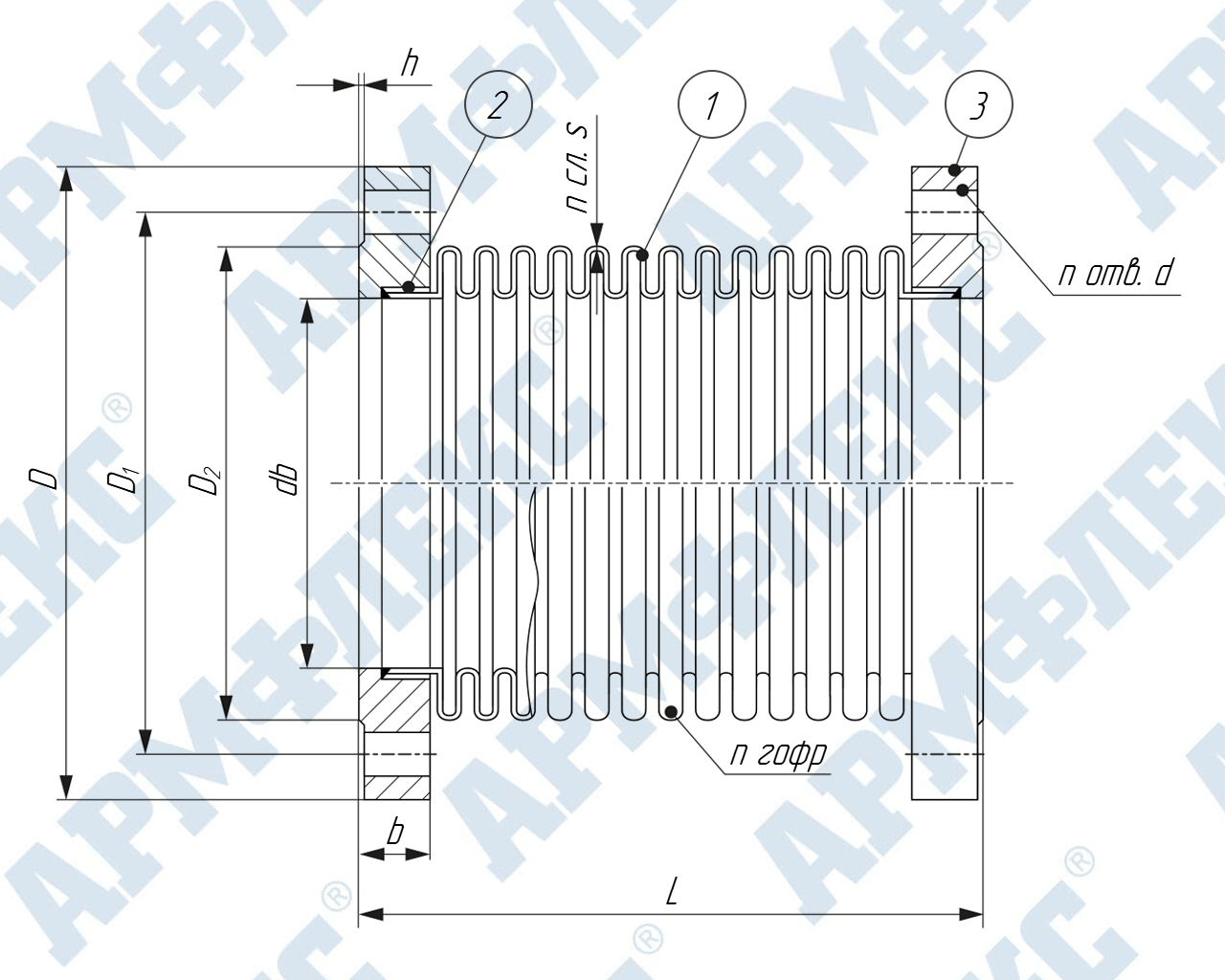

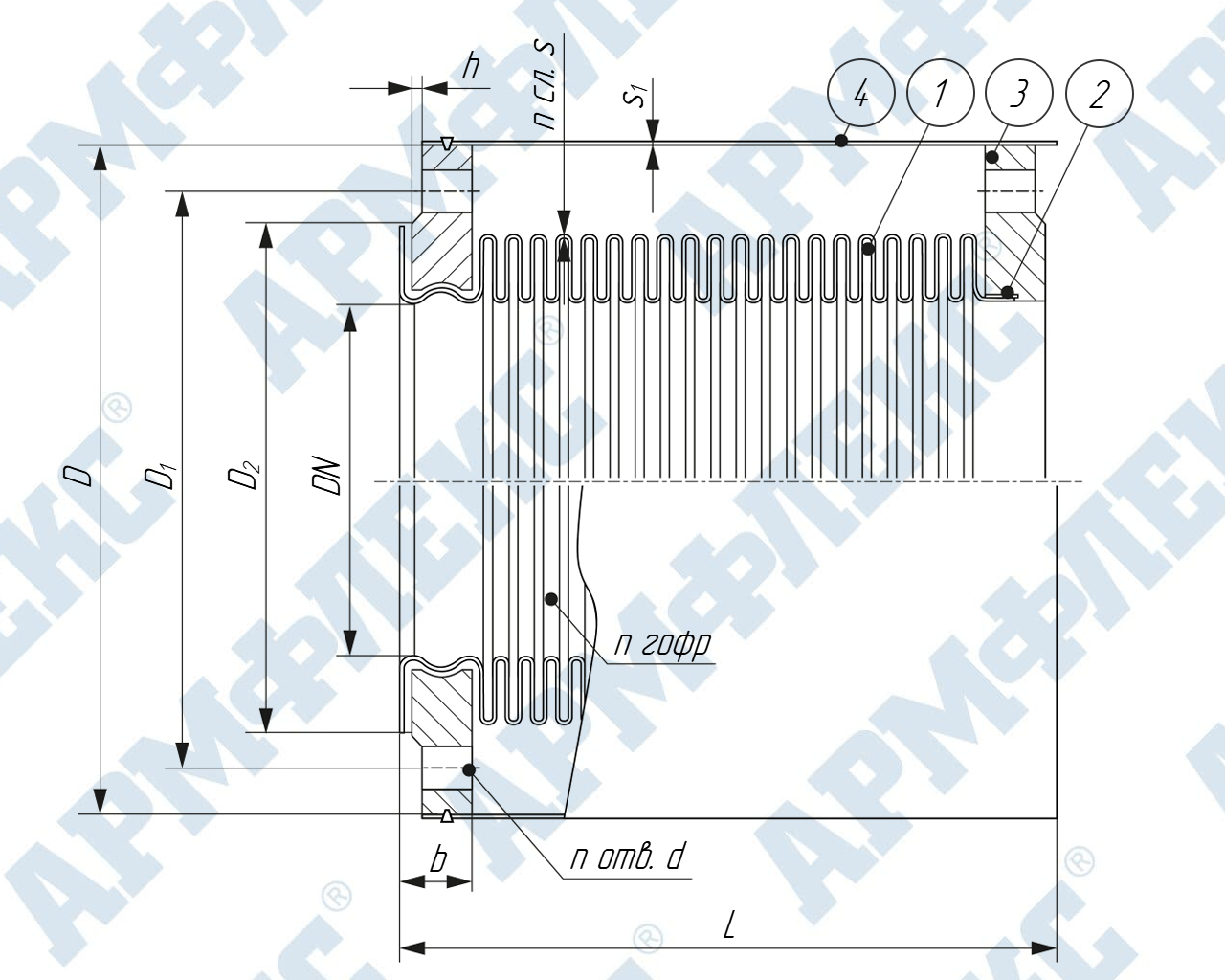

1 — сильфон
2 — фланец поворотный
3 — внутренний экран (по запросу клиента)

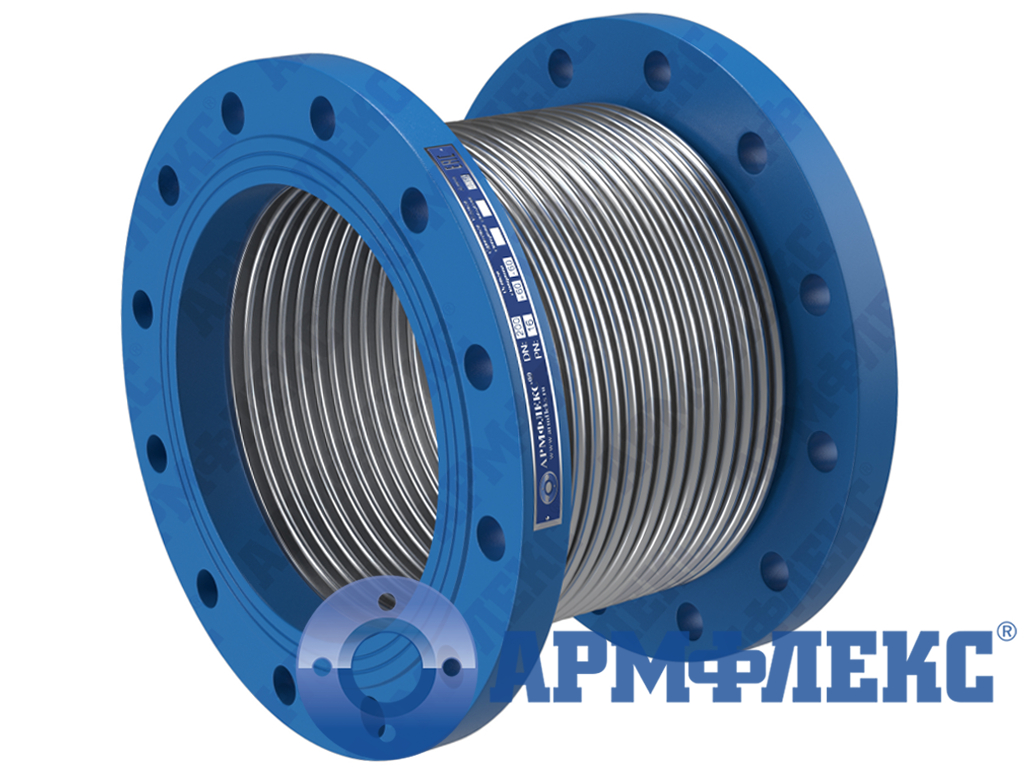

Варианты исполнений: исполнение уплотнительной поверхности: А - плоскость, В - соединительный выступ, С, L- шип, D, М - паз, Е - выступ, F- впадина, с защитным кожухом, футеровкой РТFE, внутренним экраном
DN от 25
до 2400 мм
PN от вакуума
до 25 кг/см2
1 — сильфон
2 — обечайка
3 — фланец приварной
Варианты исполнений: с защитным кожухом, футеровкой PTFE, внутренним экраном
DN от 25
до 600 мм
PN от вакуума
до 25 кг/см2
1 — сильфон
2 — обечайка
3 — фланец поворотный
4 — патрубок
5 — приварное кольцо

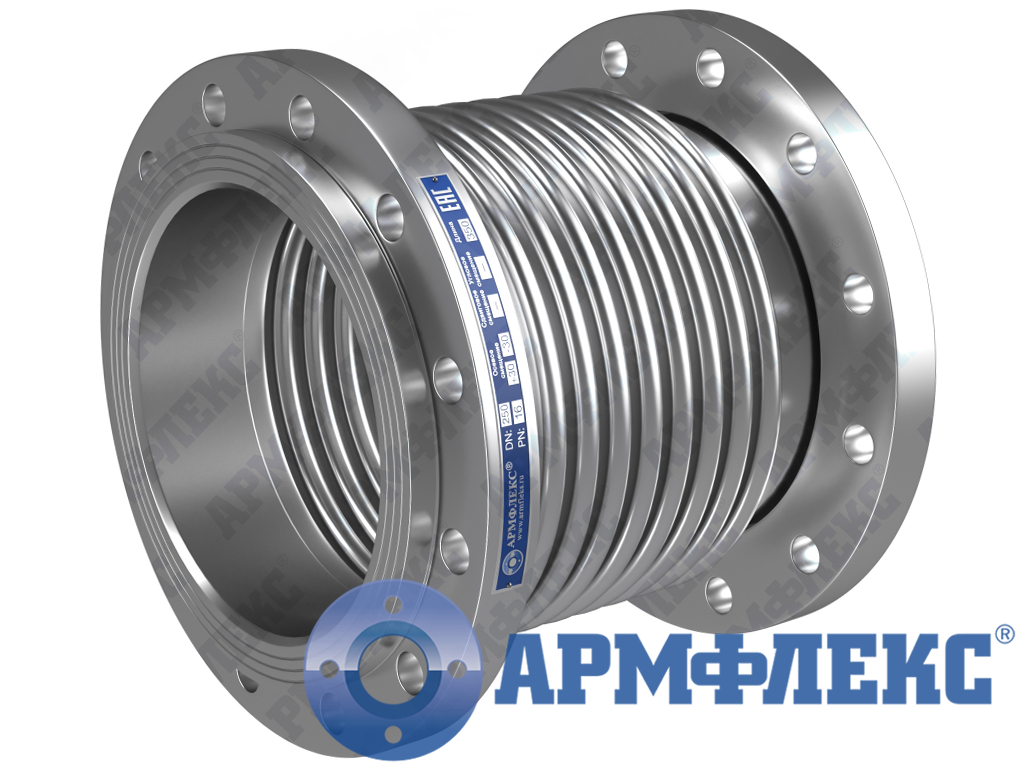

Варианты исполнений: исполнение уплотнительной поверхности: А - плоскость, В - соединительный выступ, С, L - шип, D, М - паз, Е - выступ, F - впадина, с защитным кожухом, футеровкой РТFЕ, внутренним экраном
DN от 25
до 2400 мм
PN от вакуума
до 40 кг/см2
1 — сильфон
2 — обечайка
3 — фланец воротниковый

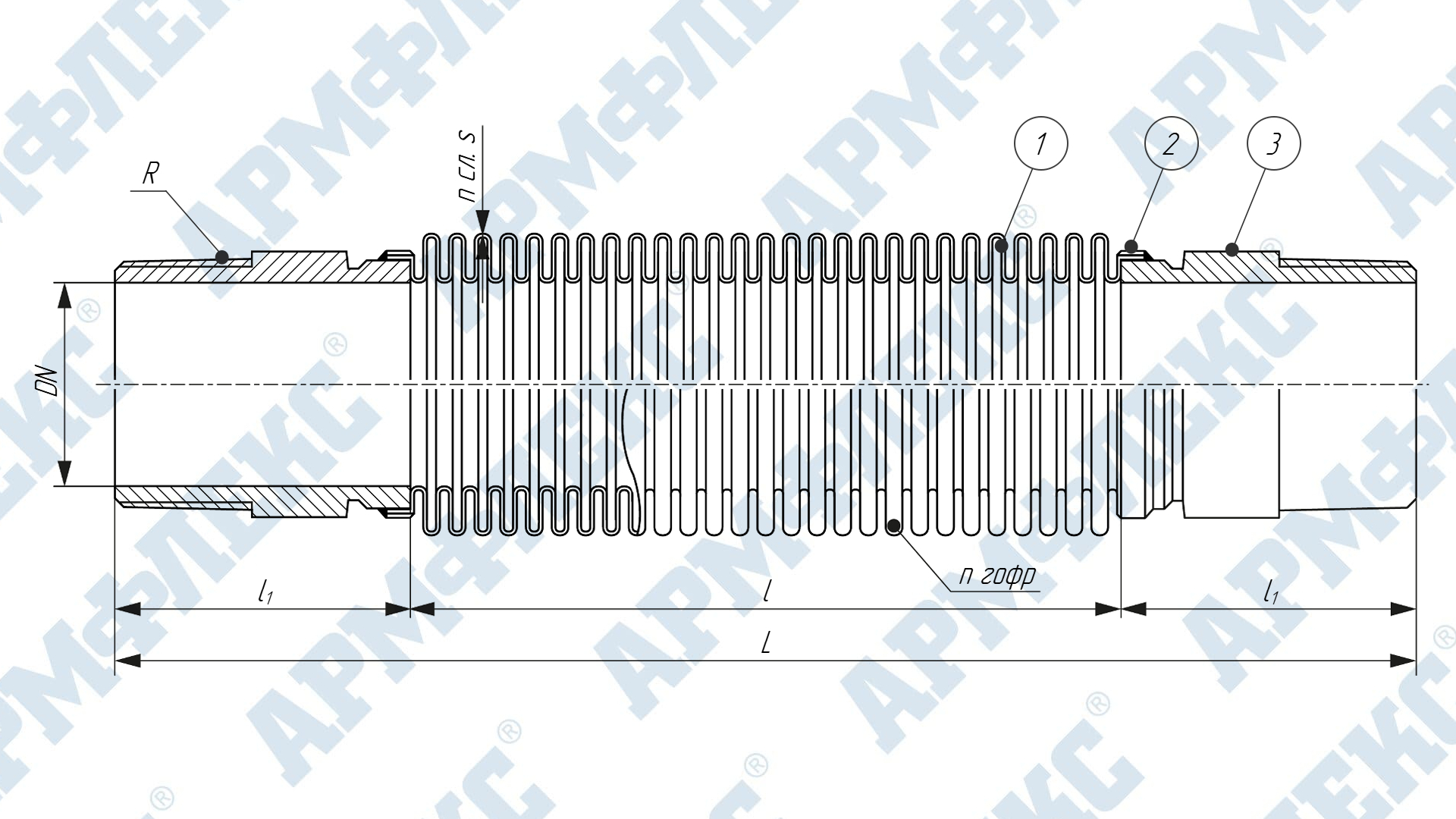

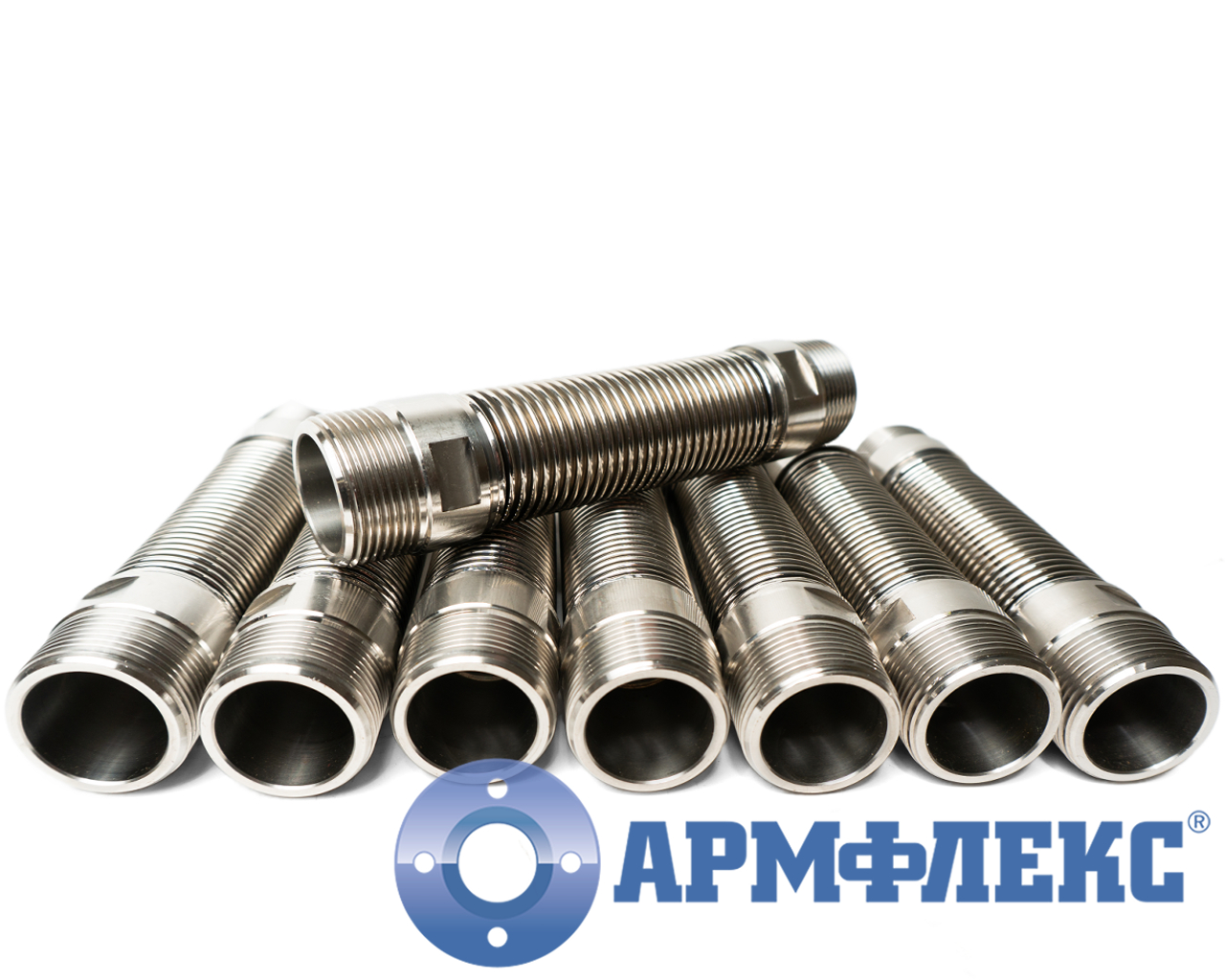

Варианты исполнений: с внутренним экраном, ограничительной арматурой, защитным кожухом
DN от 15
до 50 мм
PN от вакуума
до 25 кг/см2
1 — сильфон
2 — обечайка
3 — резьбовое соединение

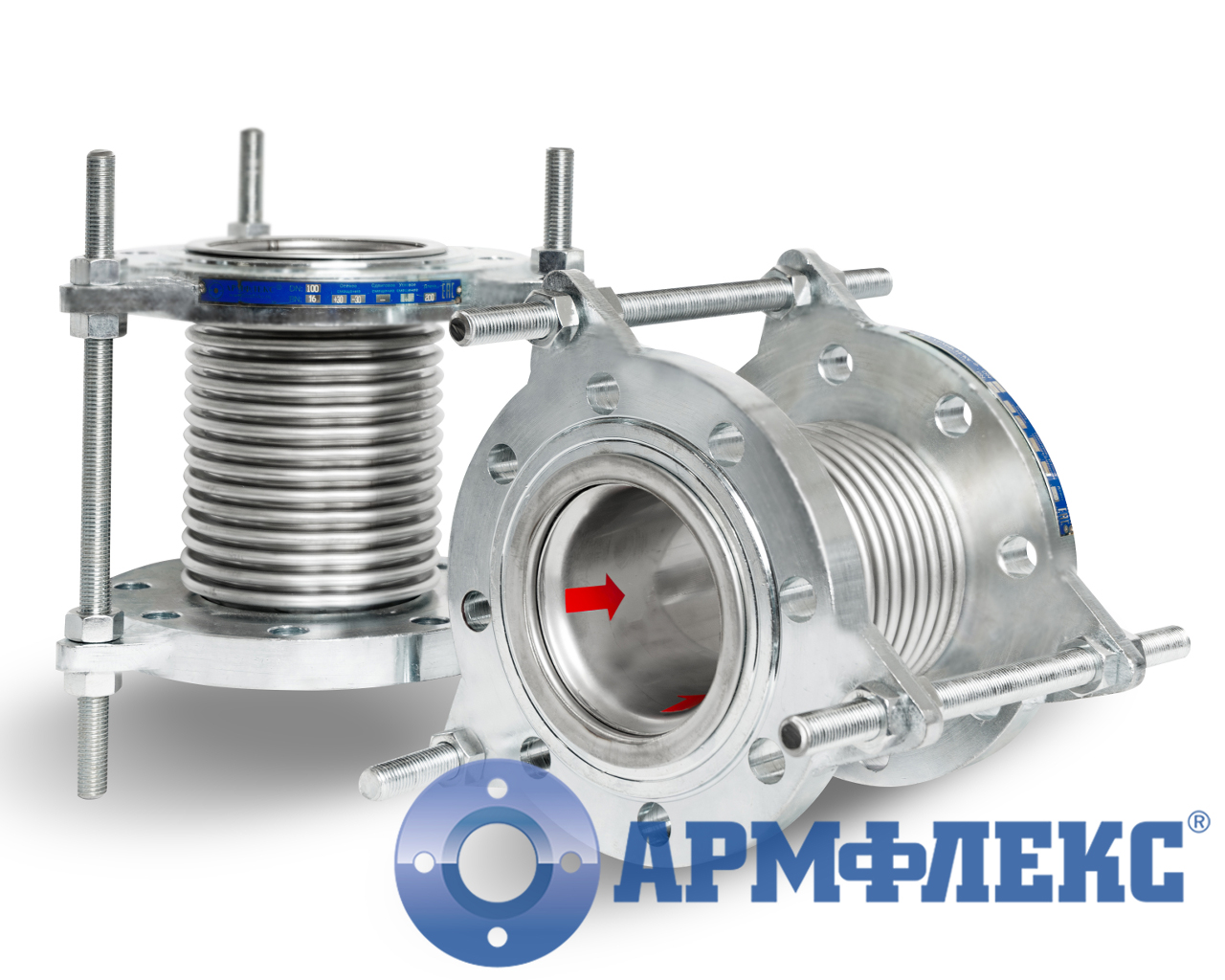

Варианты исполнений: с поворотными/ приварными фланцами, ограничительной арматурой, защитным кожухом
DN от 25
до 2400 мм
PN от вакуума
до 40 кг/см2

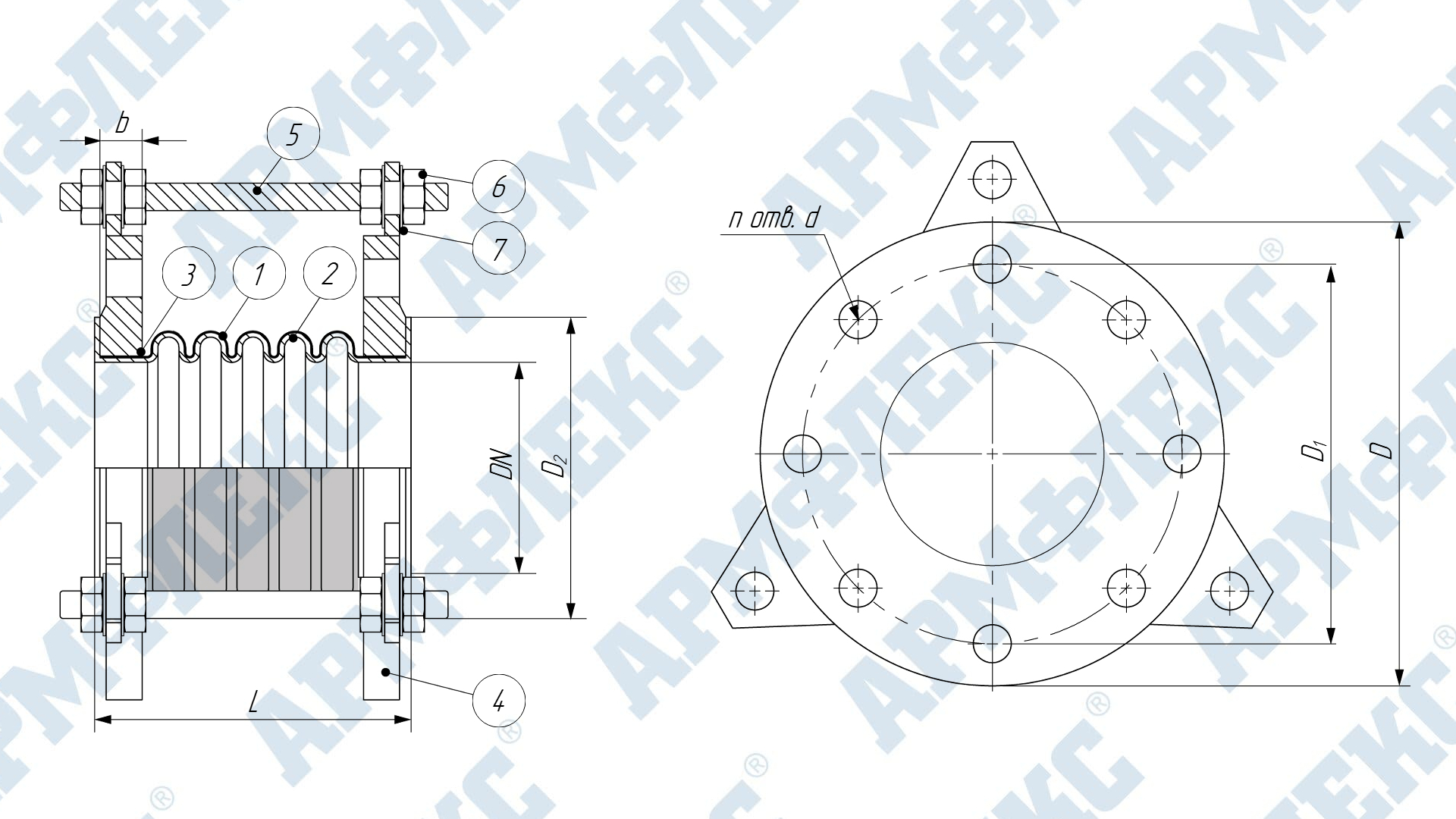

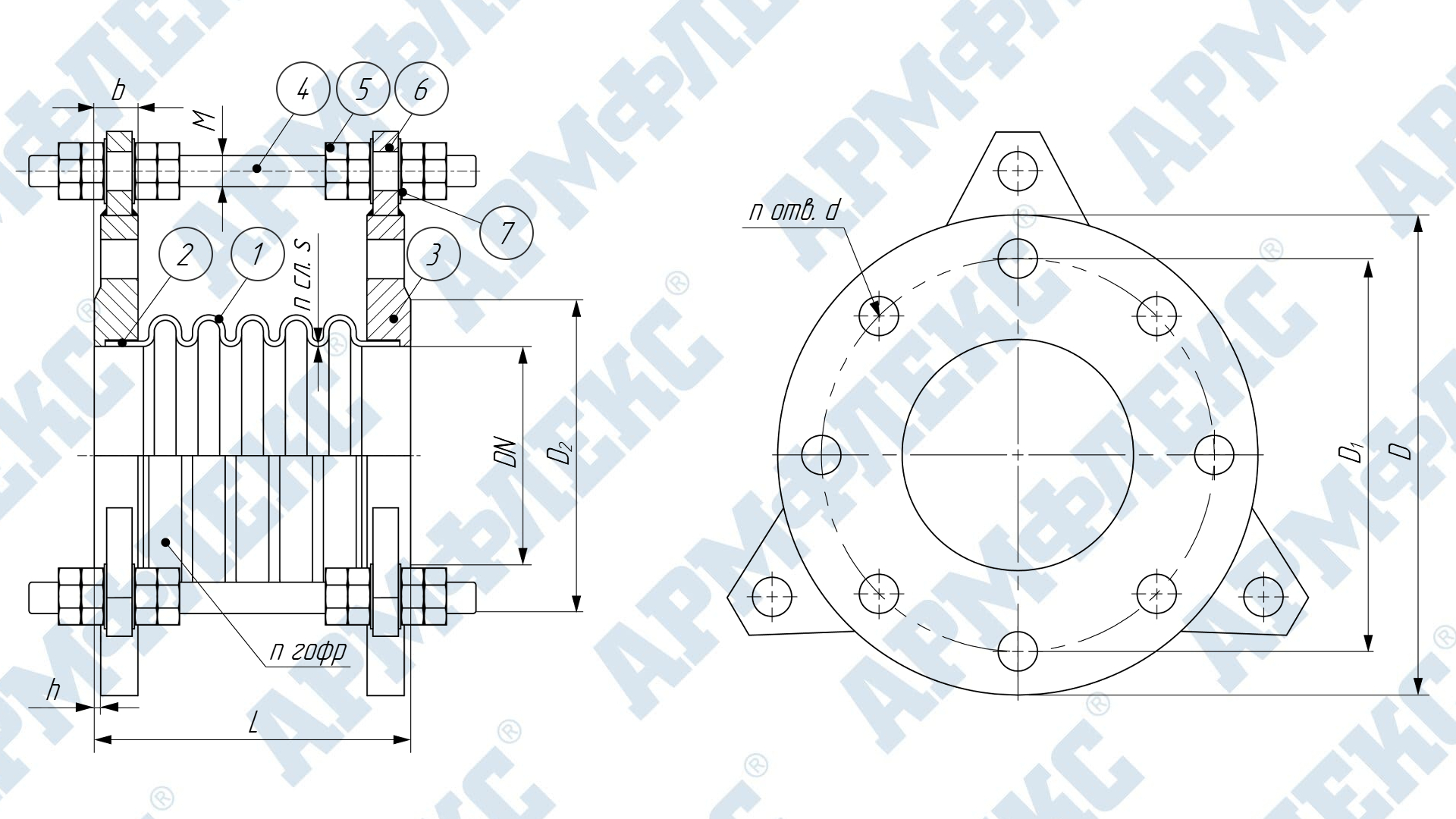

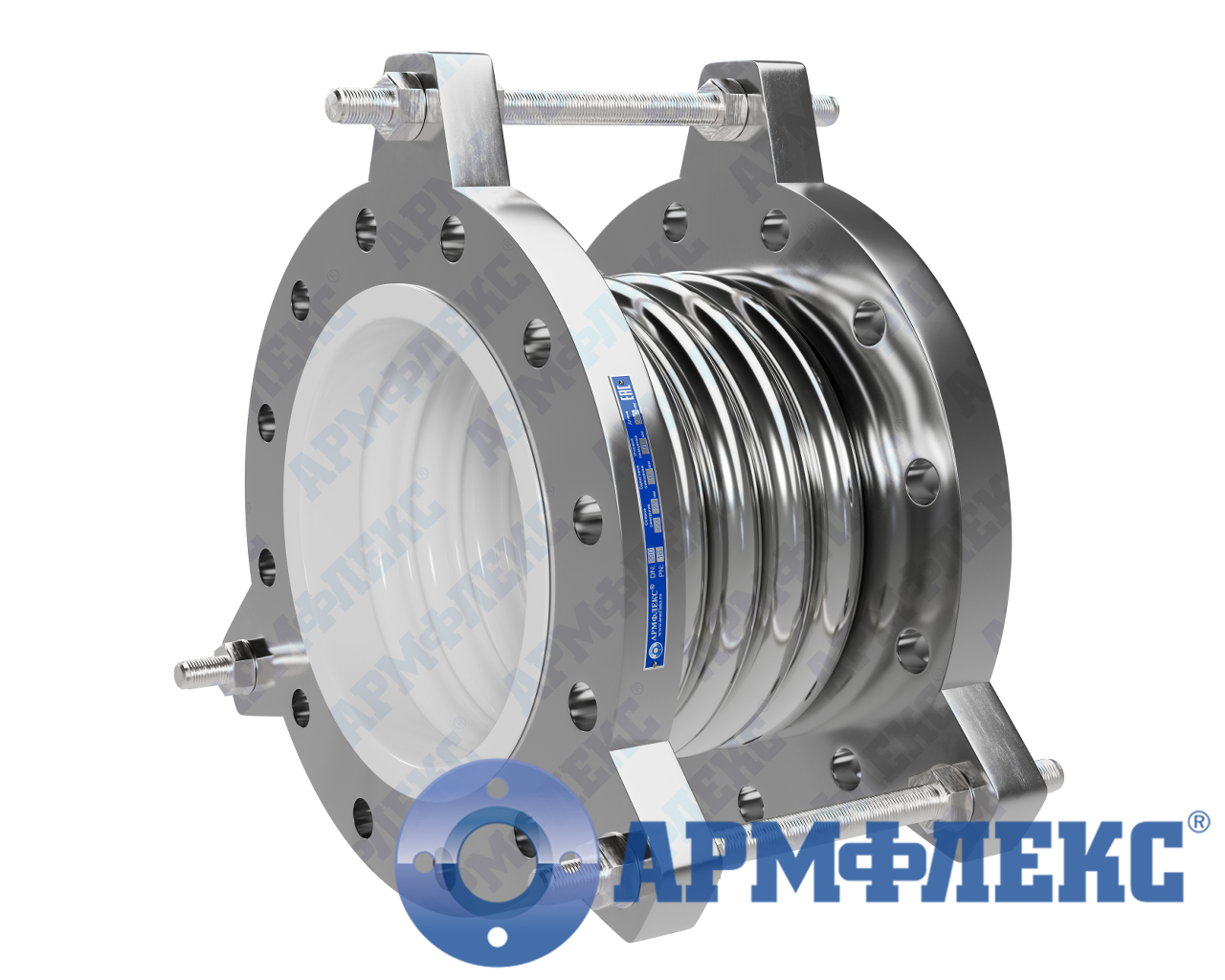

1 — сильфон
2 — футеровка
3 — обечайка
4 — фланец
5 — ограничительная шпилька (по запросу клиента)
6 — гайка
7 — шайба
Варианты исполнений: с защитным кожухом, внутренним экраном
DN от 20
до 2400 мм
PN от вакуума
до 40 кг/см2
1 — сильфон
2 — обечайка
3 — патрубок
4 — ограничительная шпилька
5 — проушина
6 — гайка
7 — шайба

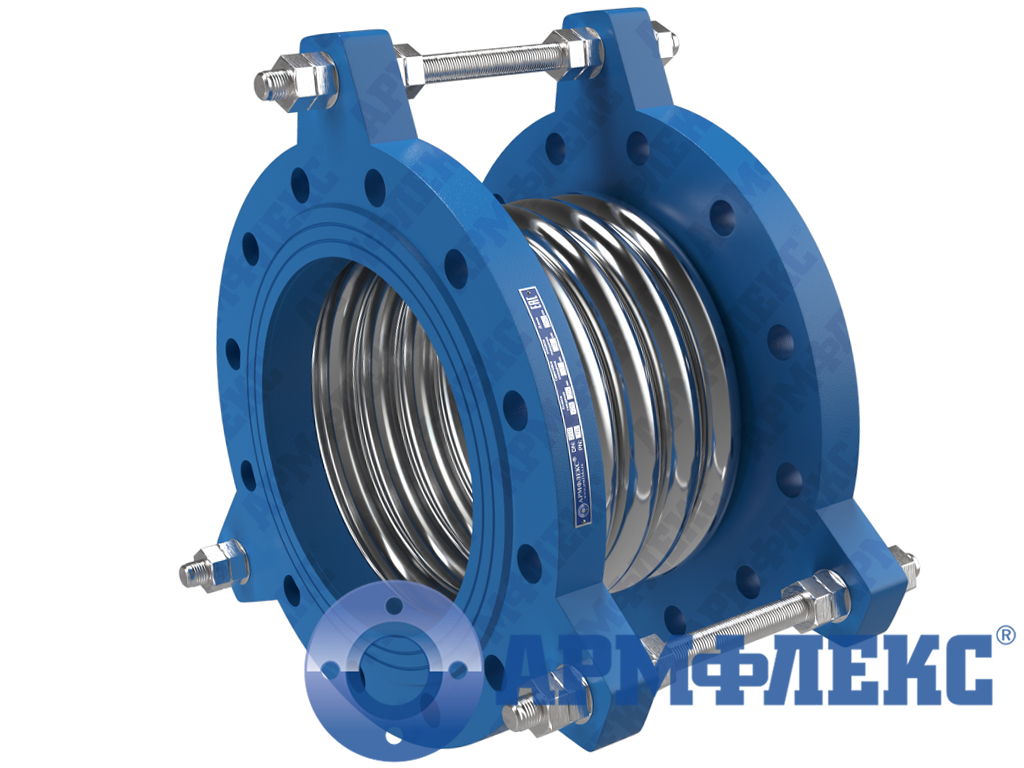

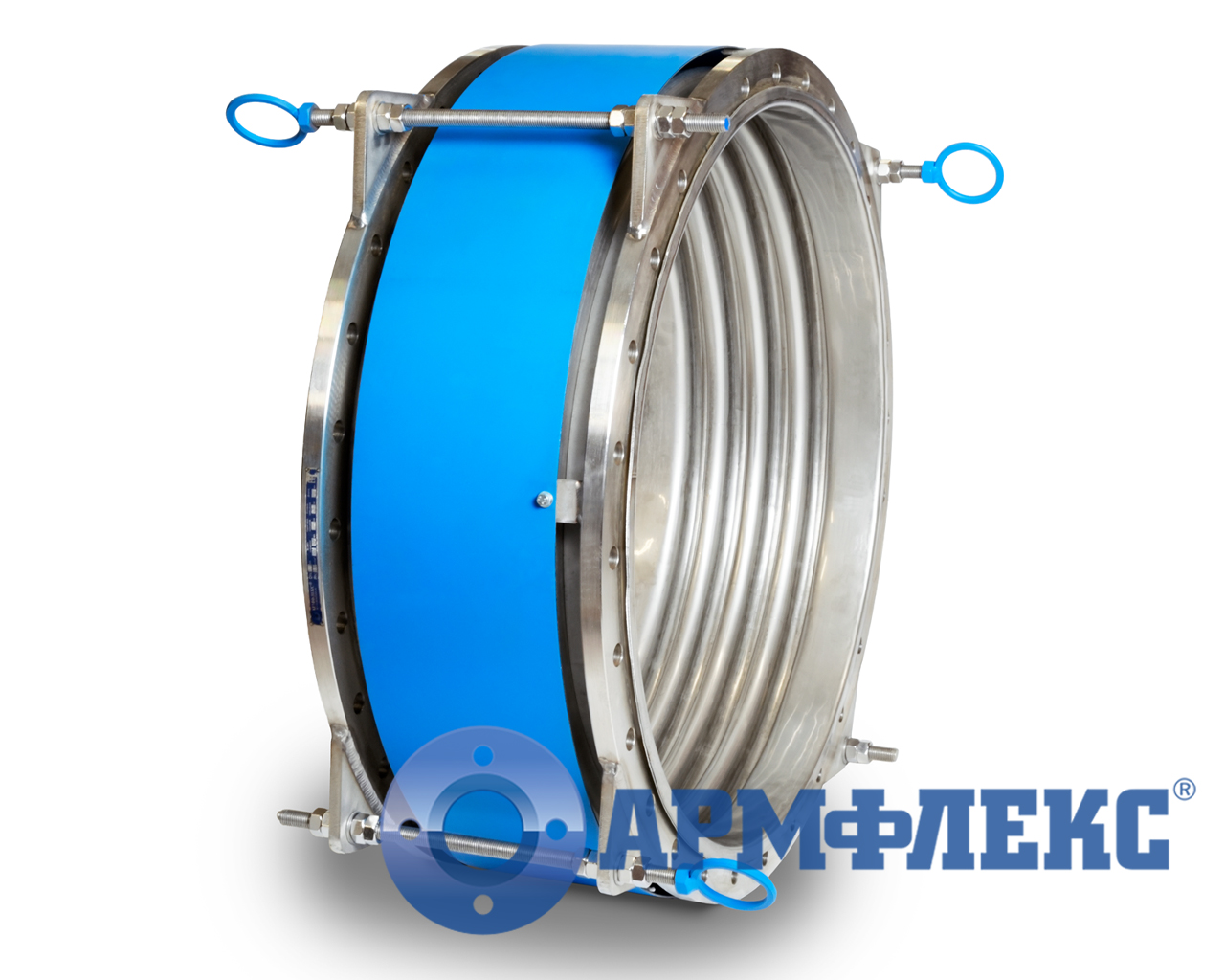

Варианты исполнений: фланцы приварные/поворотные/воротниковые/на приварном кольце, с защитным кожухом, внутренним экраном, футеровкой РТFЕ
DN от 25
до 2400 мм
PN от вакуума
до 40 кг/см2
1 — сильфон
2 — обечайка
3 — фланец
4 — ограничительная шпилька
5 — гайка
6 — проушина
7 — шайба

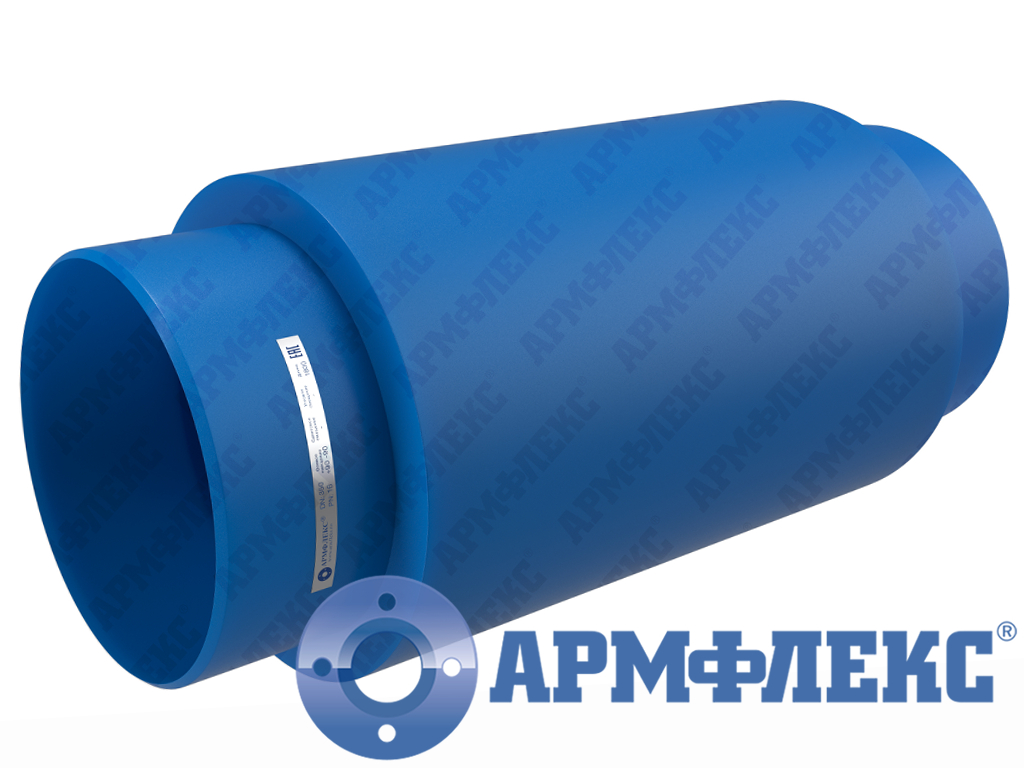

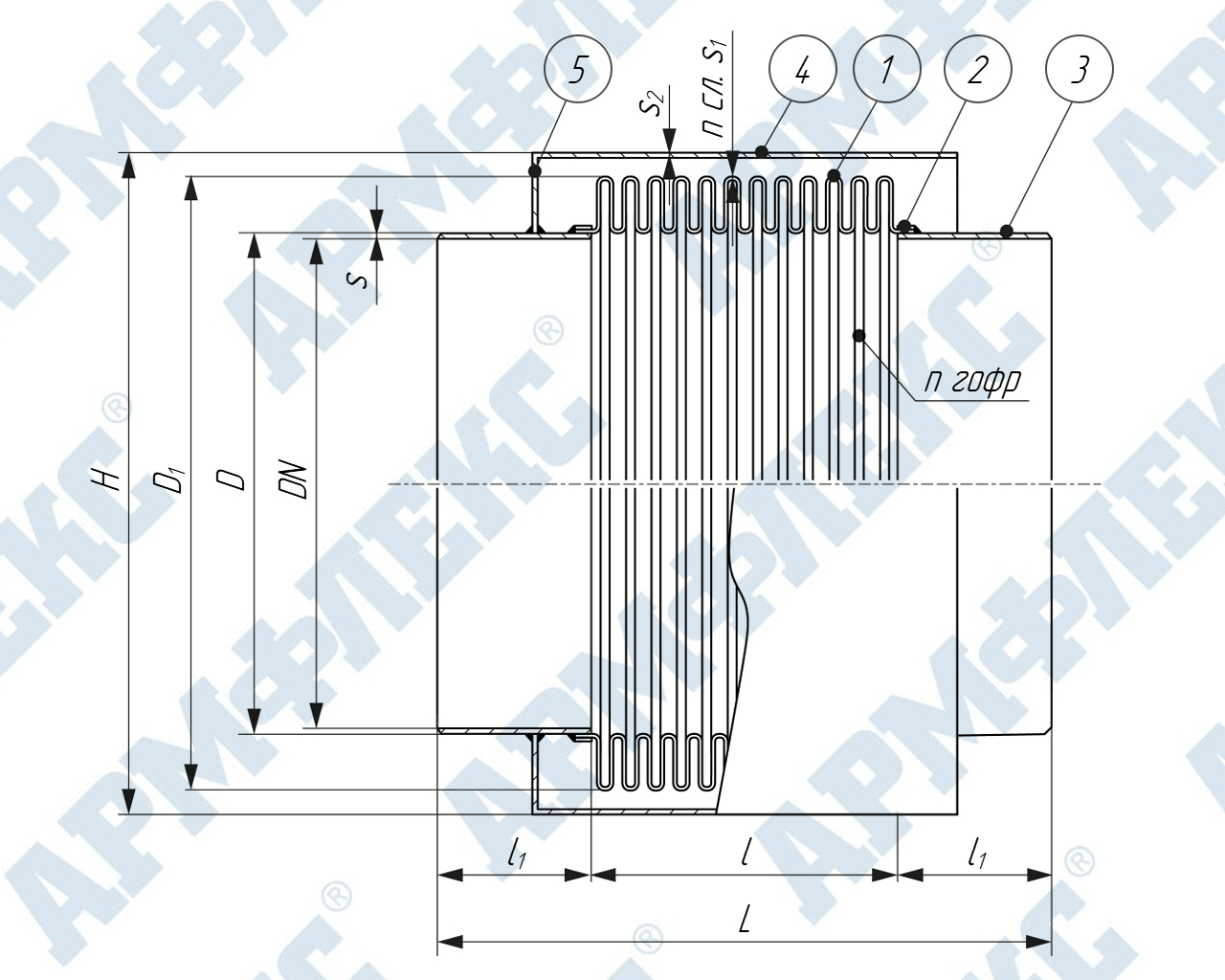

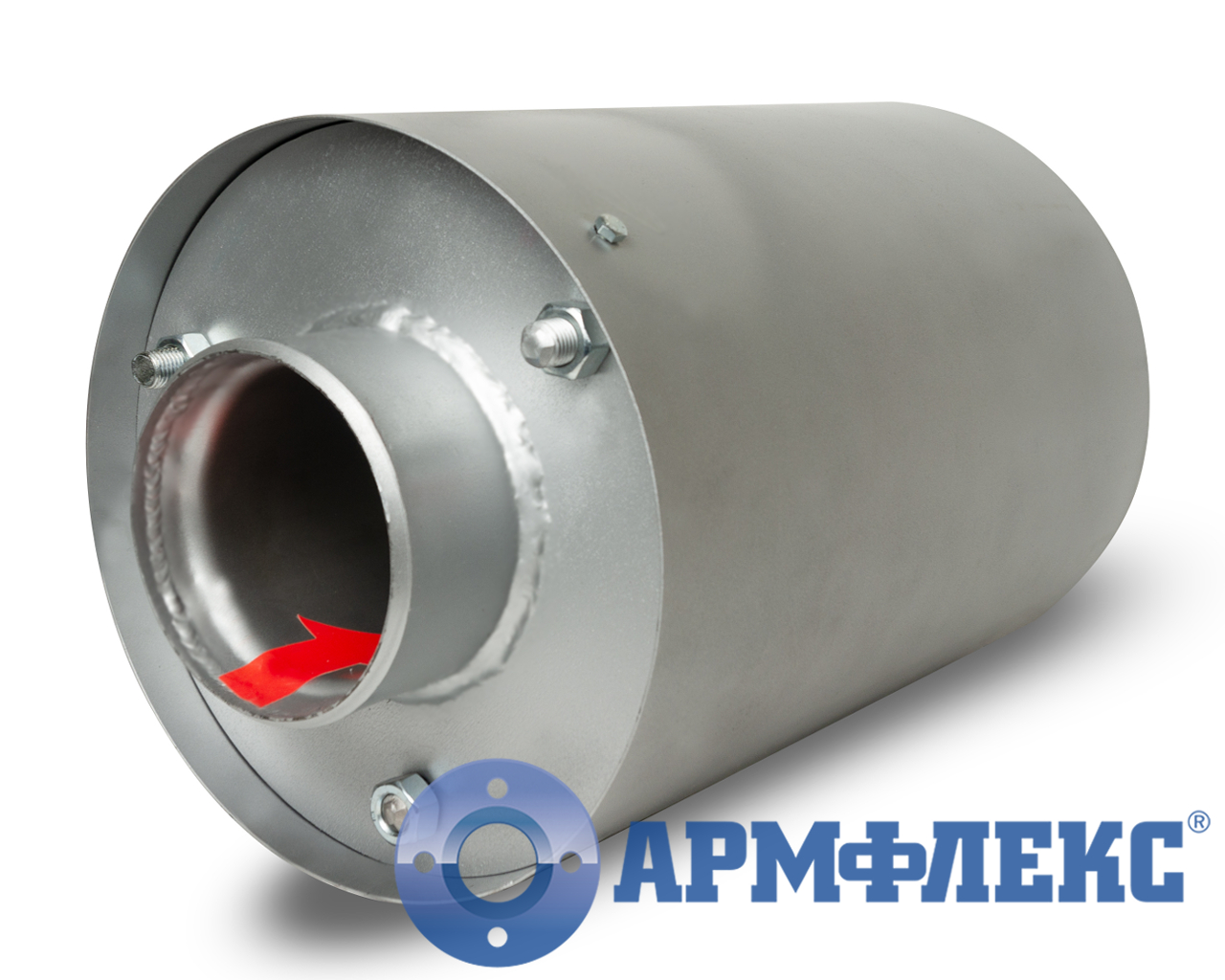

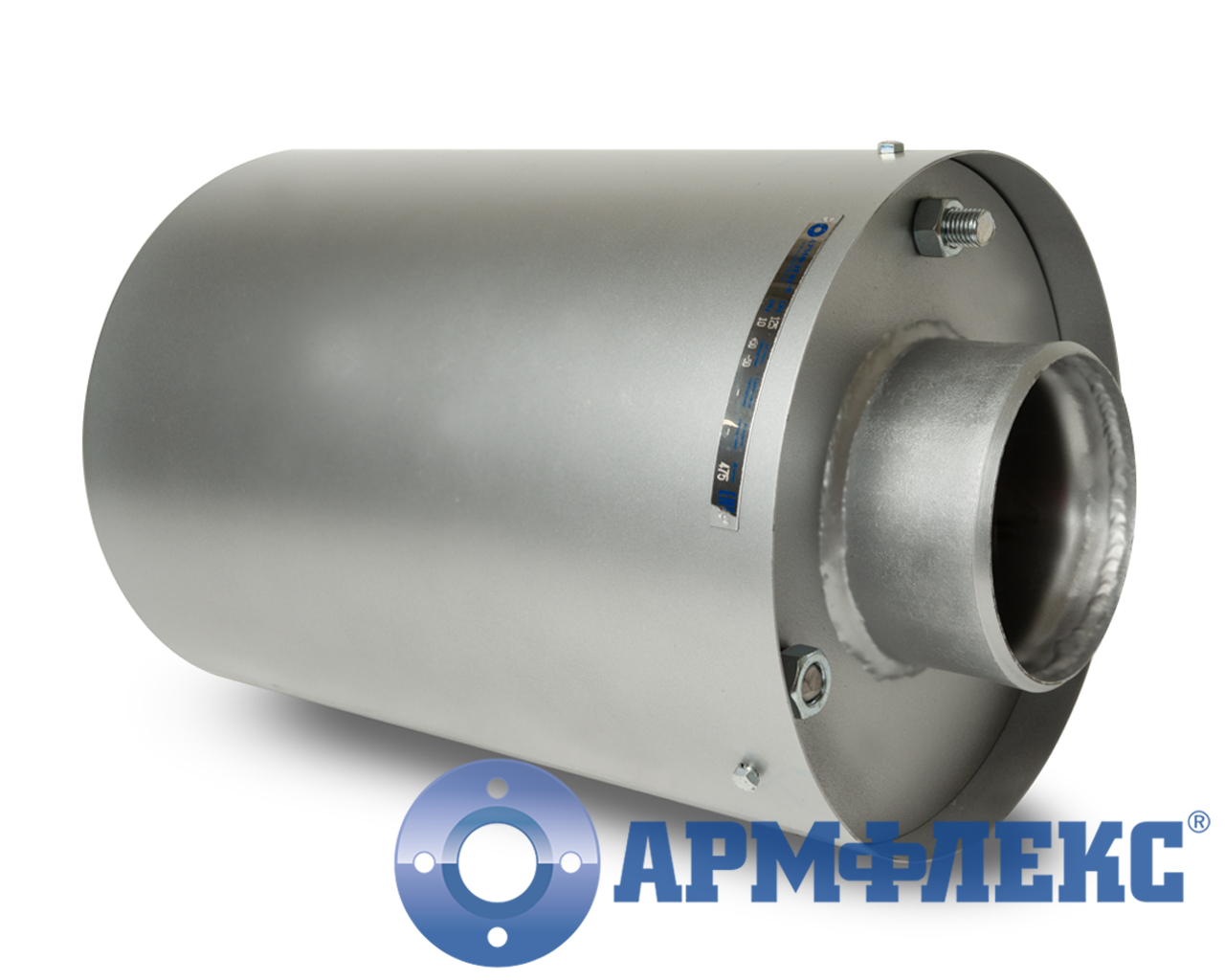

Варианты исполнений: с внутренним экраном, с ограничительной арматурой
DN от 20
до 2400 мм
PN от вакуума
до 40 кг/см2
1 — сильфон
2 — обечайка
3 — патрубок
4 — защитный кожух
5 — стойка опорная

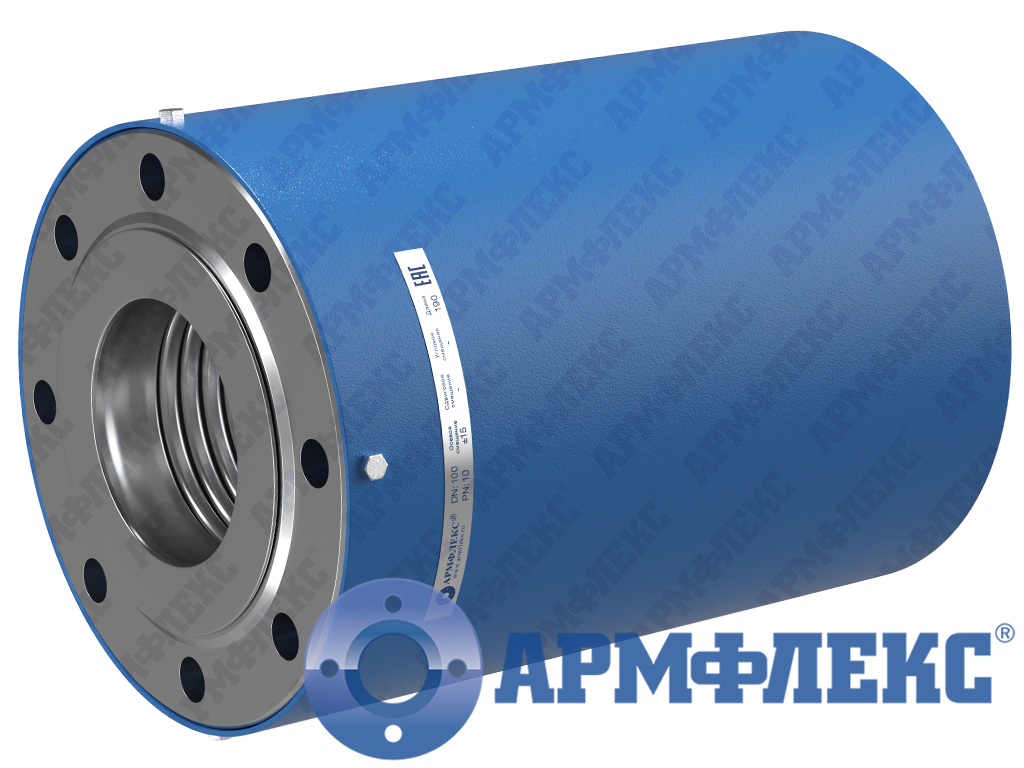

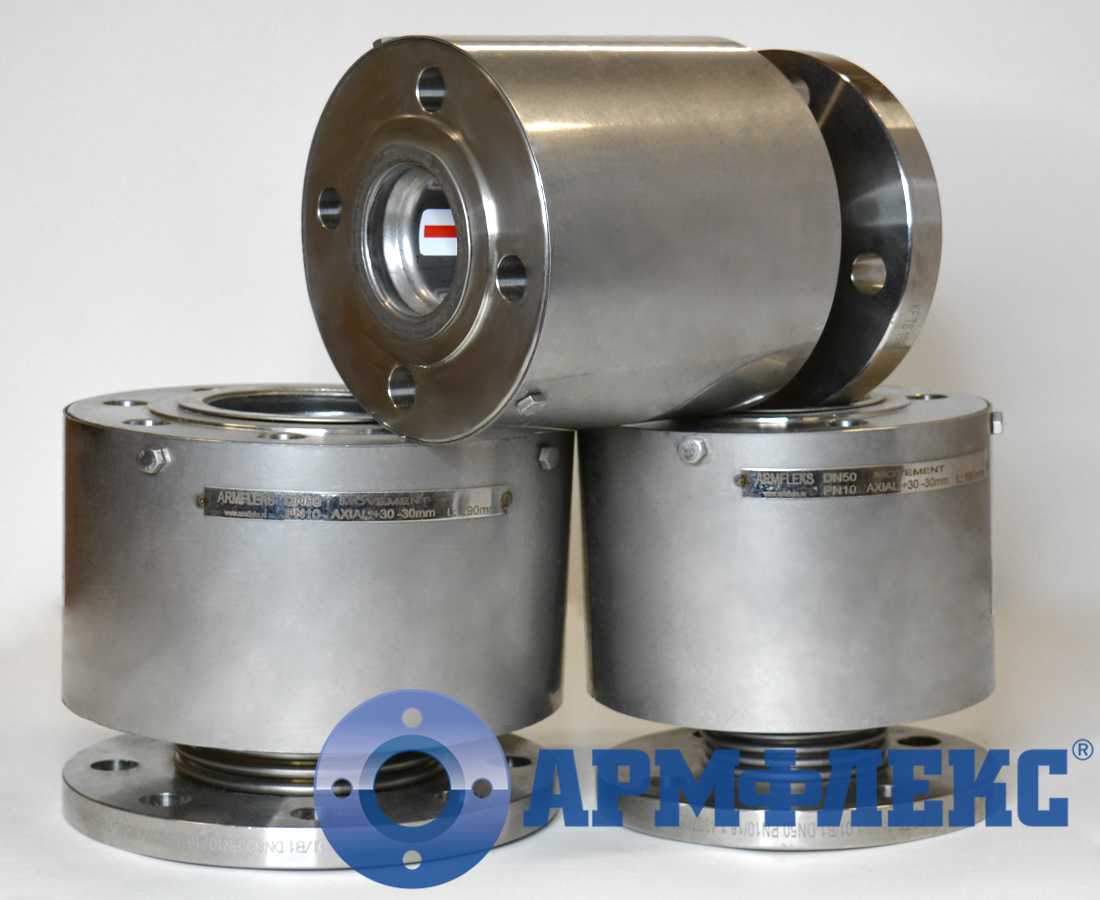

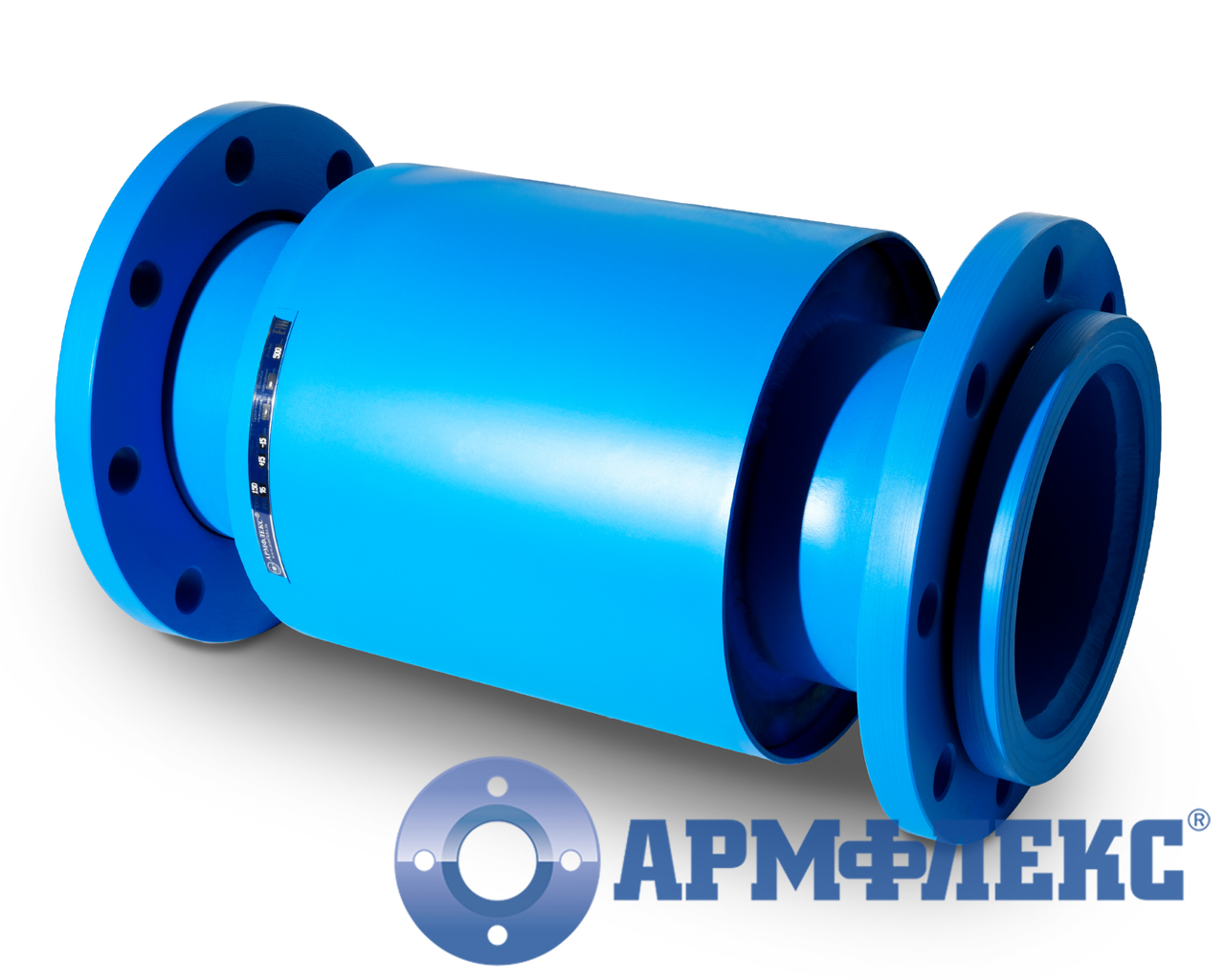

Варианты исполнений: фланцы приварные/поворотные/воротниковые/на приварном кольце, с ограничительной арматурой, внутренним экраном, футеровкой РТРЕ
DN от 25
до 2400 мм
PN от вакуума
до 40 кг/см2
1 — сильфон
2 — обечайка
3 — фланец
4 — защитный кожух

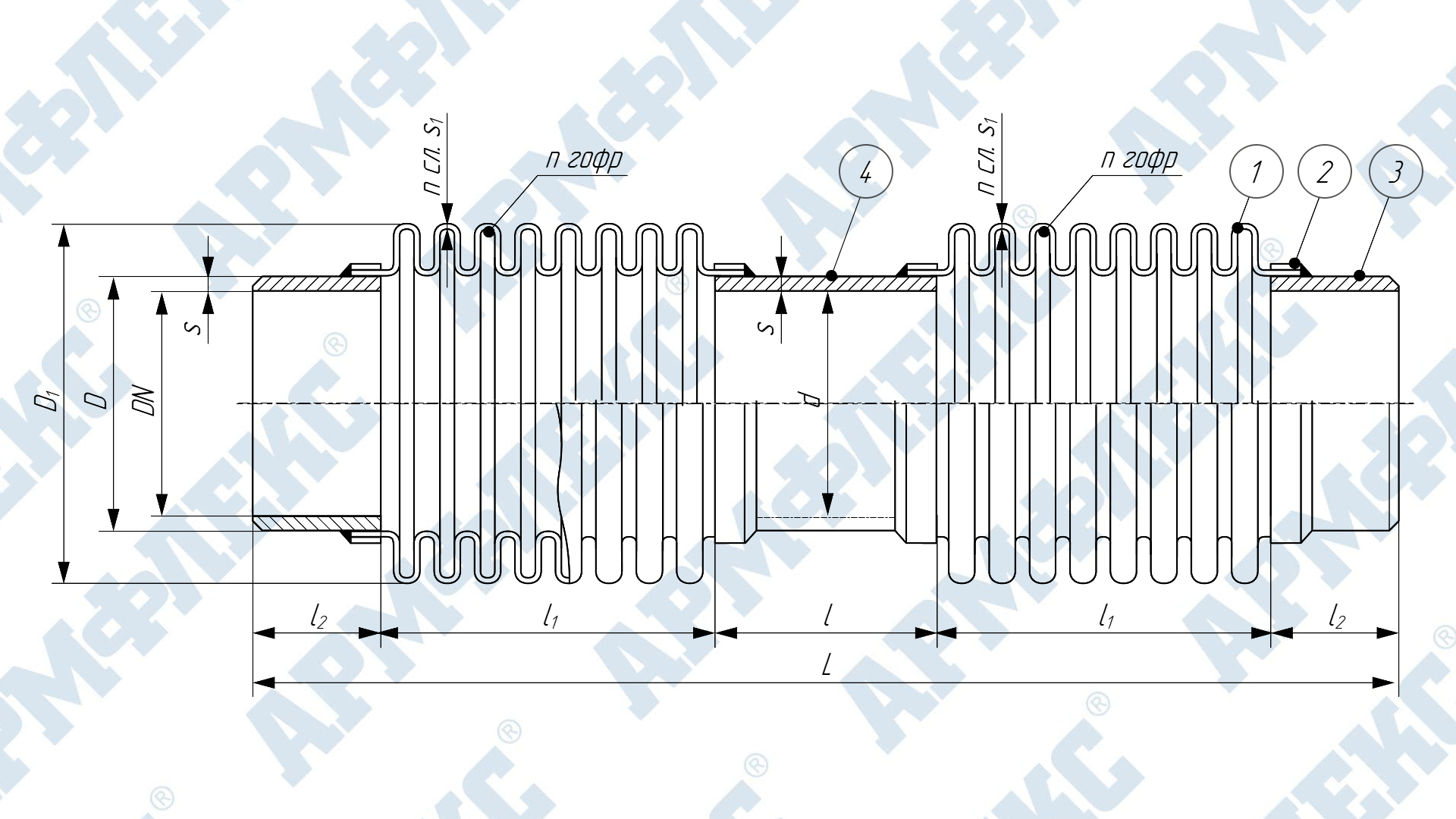

Варианты исполнений: с внутренним экраном, ограничительной арматурой, защитным кожухом
DN от 20
до 2400 мм
PN от вакуума
до 40 кг/см2
1 — сильфон
2 — обечайка
3 — патрубок
4 — внутренний патрубок

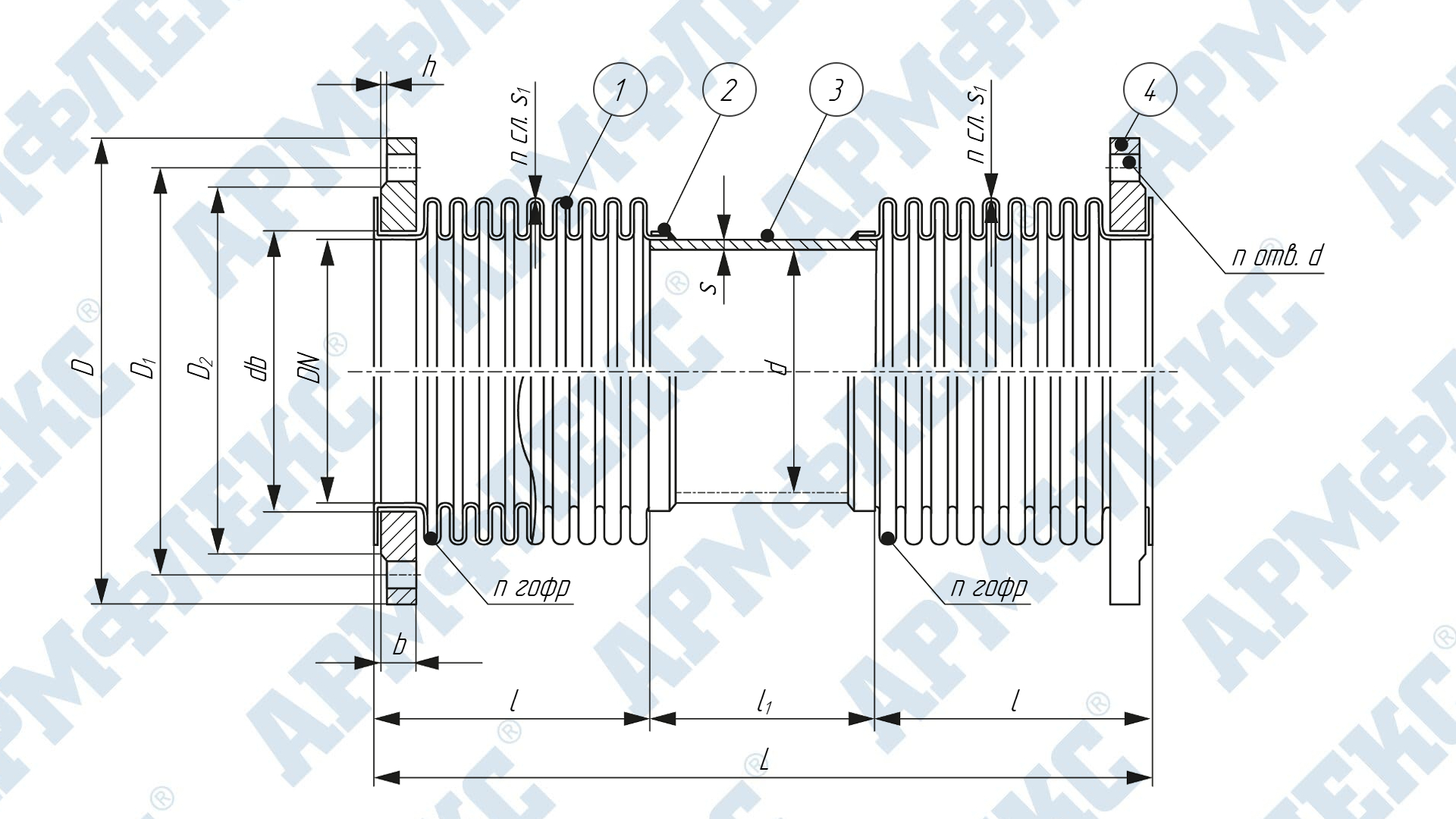

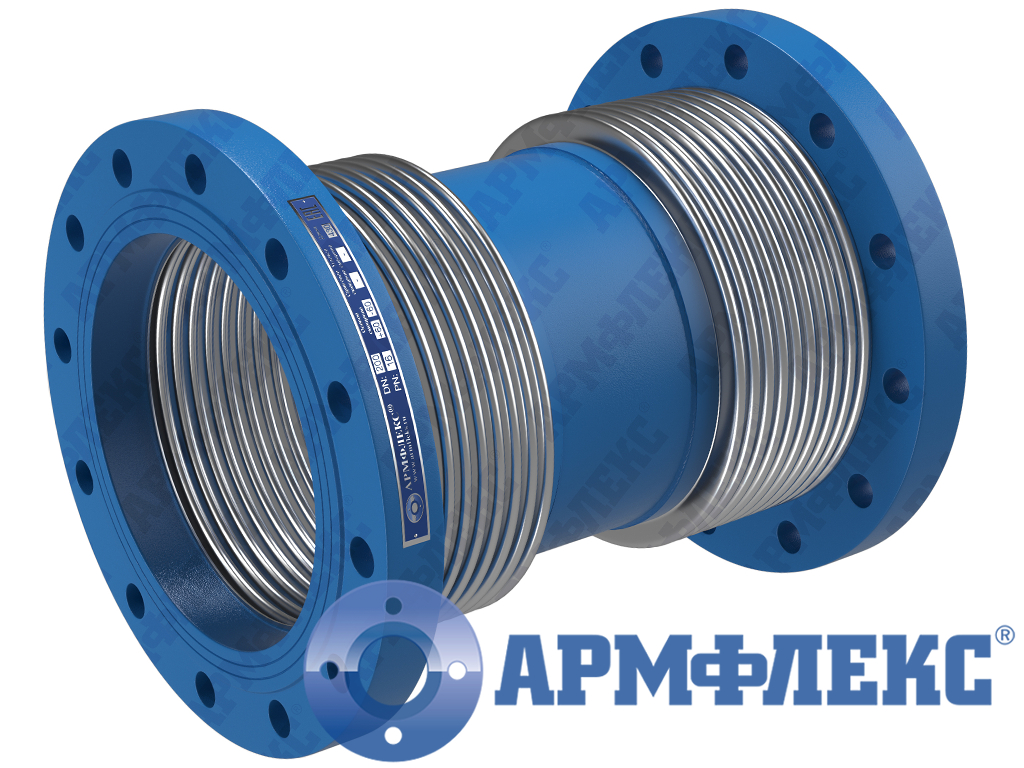

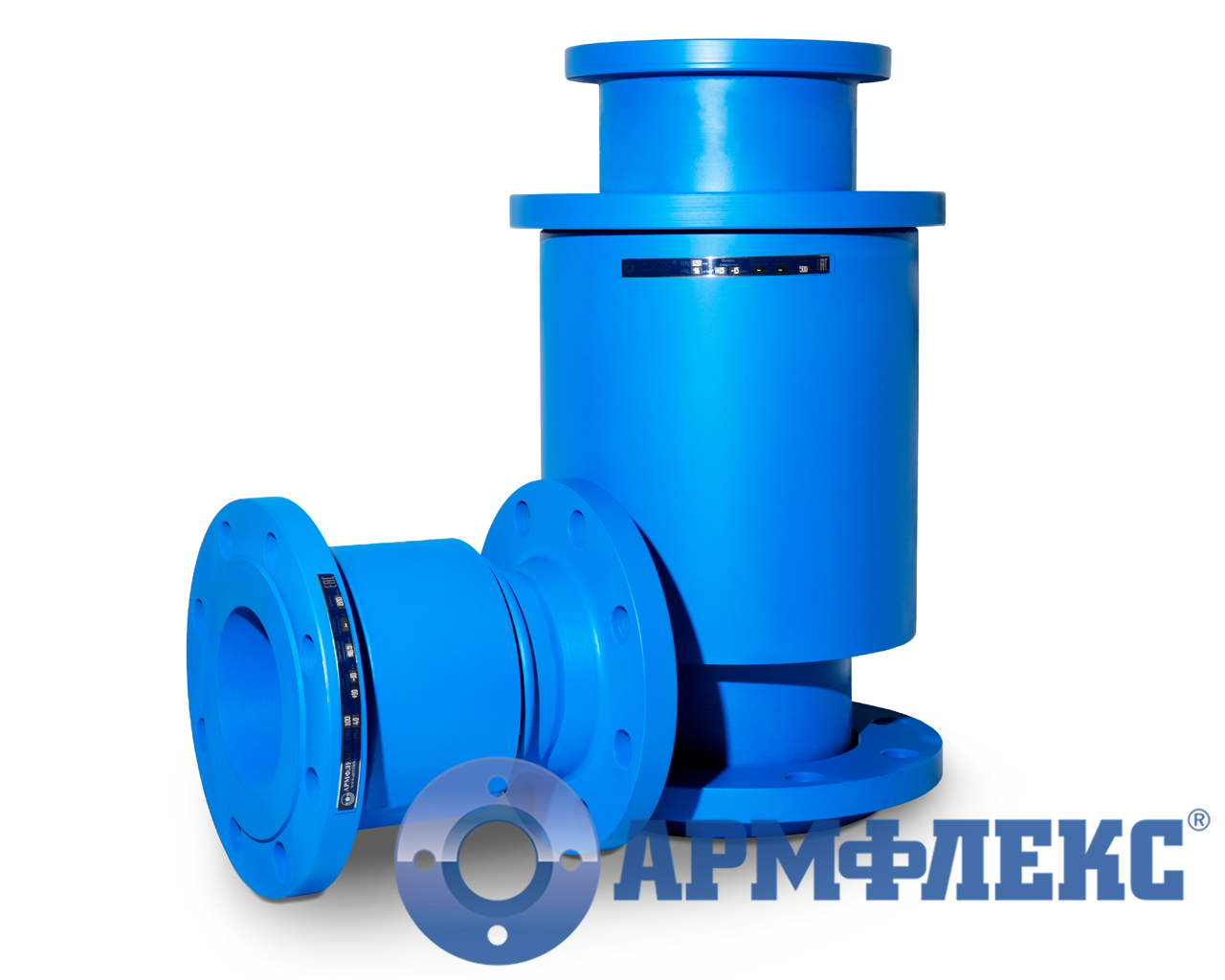

Варианты исполнений: фланцы приварные/поворотные/воротниковые/на приварном кольце, с ограничительной арматурой, защитным кожухом, внутренним экраном, футеровкой PTFE
DN от 25
до 2400 мм
PN от вакуума
до 40 кг/см2
1 — сильфон
2 — обечайка
3 — внутренний патрубок
4 — фланец

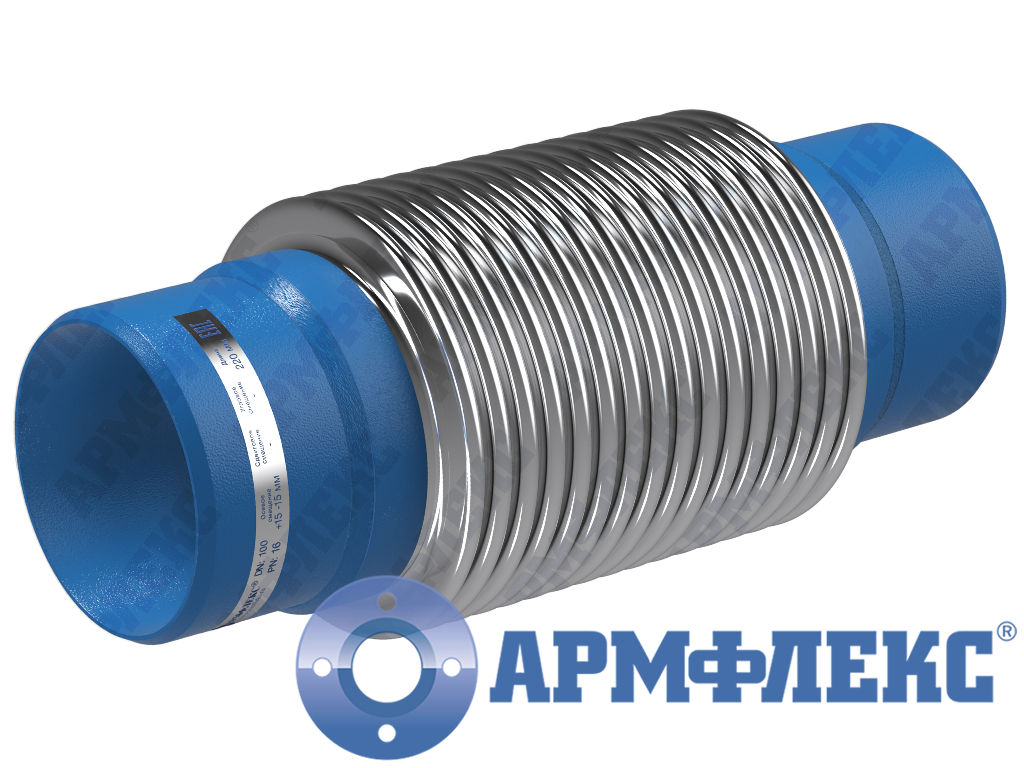

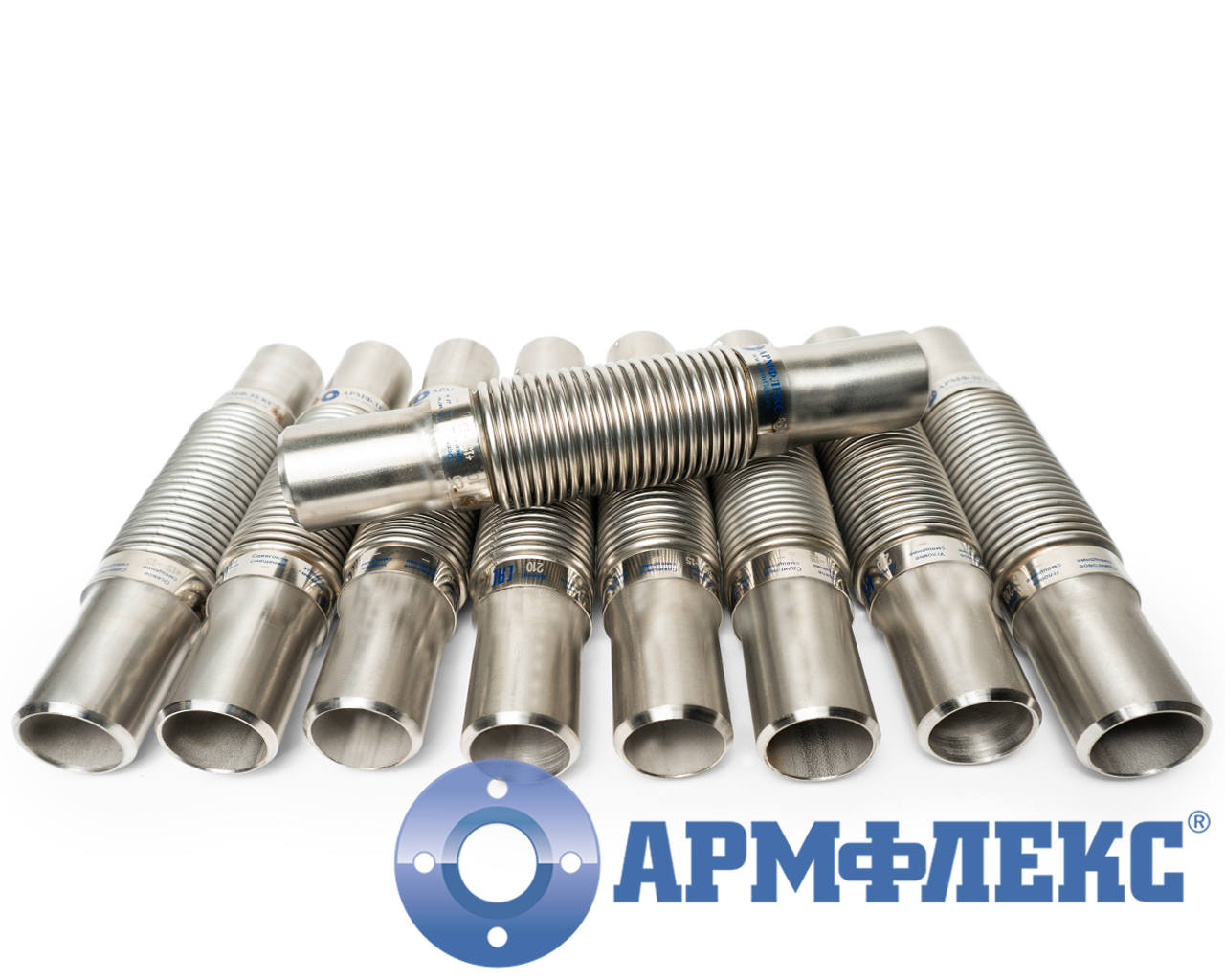

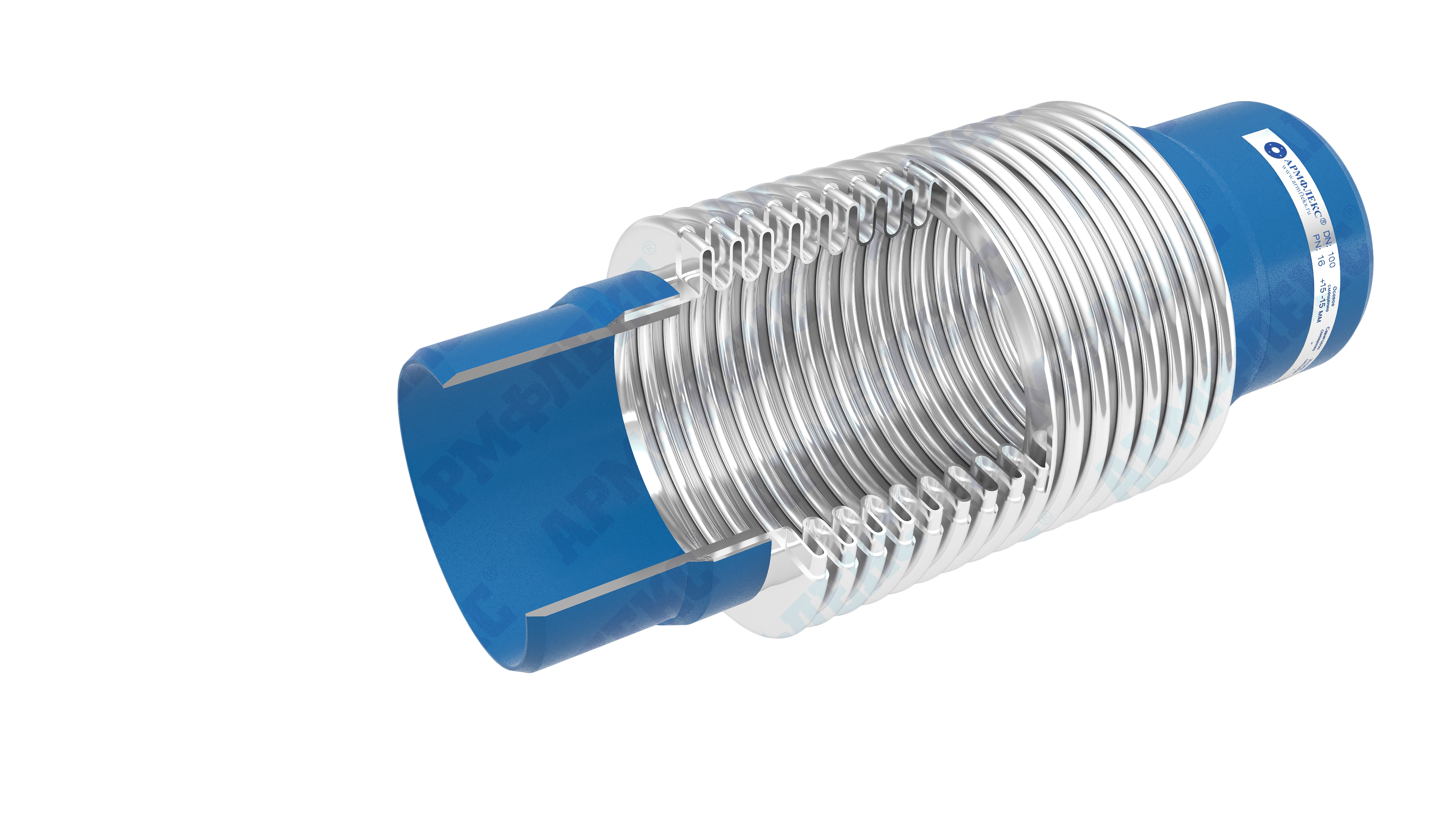

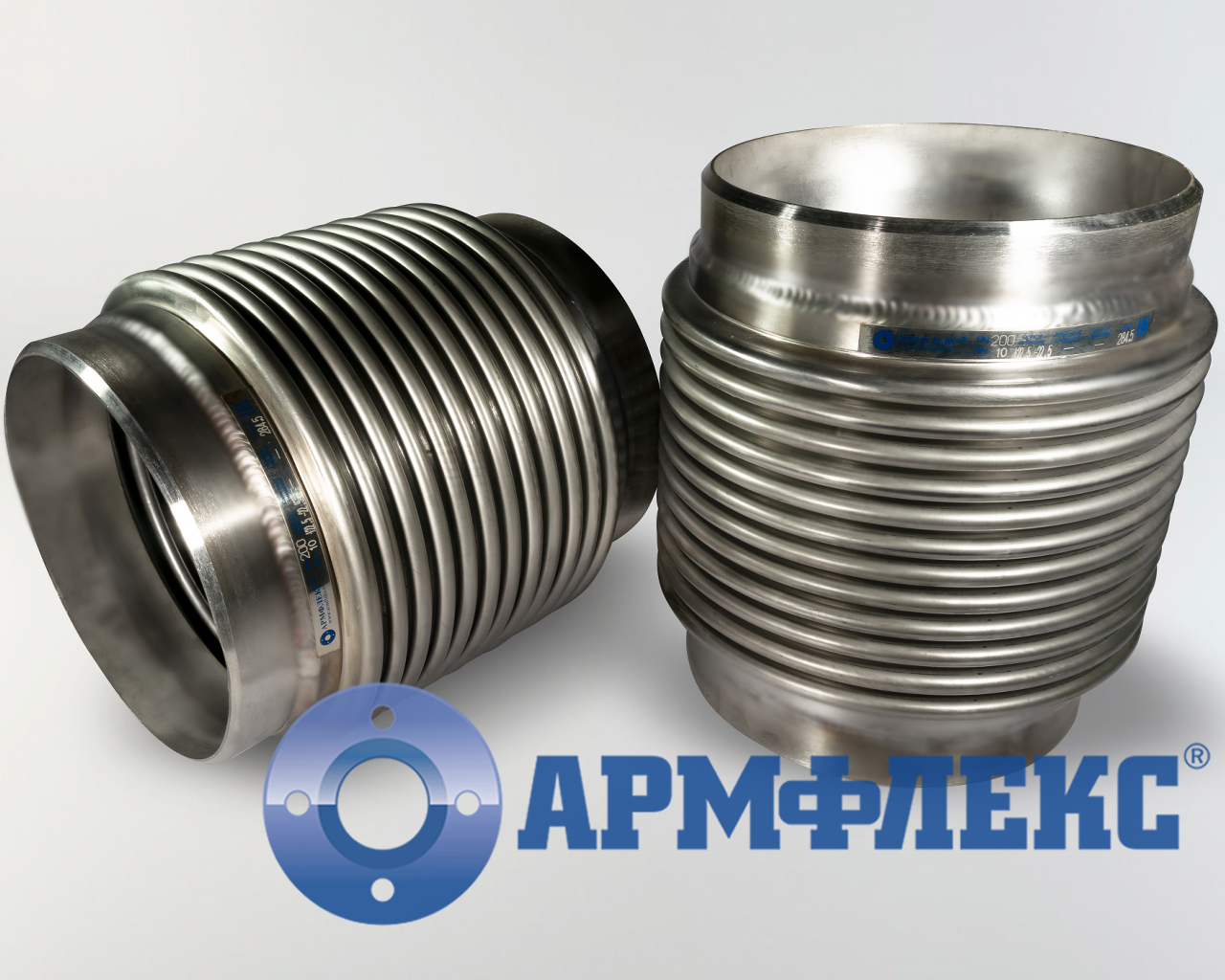

КОМПЕНСАТОРЫ СИЛЬФОННЫЕ ОСЕВЫЕ С ПАТРУБКАМИ ПОД ПРИВАРКУ КСО ARM П СТАНДАРТНОГО ИСПОЛНЕНИЯ
1 — сильфон
2 — патрубок
3 — обечайка
4 — внутренний экран (исполнение с осевым ходом 60 мм)
|
Номинальный |
Номинальное |
Длина |
Осевой |
Размеры |
Осевая жесткость |
Эффективная площадь |
Вес |
||
|---|---|---|---|---|---|---|---|---|---|
|
DN, мм |
PN, кг/см2 |
L, мм |
∆, ±λ, мм |
D×s, мм |
Отклонение, мм |
D1 мм |
Со, H/мм |
S, см2 |
~кг |
|
20 |
10, 16 |
181 |
30 (+15;-15) |
26,9х3 |
± 0,5 |
50 |
52 |
10 |
0,2 |
|
25 |
10, 16 |
210 |
30 (+15;-15) |
33,7х3 |
± 0,5 |
43 |
57 |
11 |
0,3 |
|
32 |
10, 16 |
210/215 |
30 (+15;-15) |
42,4х3 |
± 0,5 |
51 |
68 |
17 |
0,4 |
|
40 |
10, 16 |
210/220 |
30 (+15;-15) |
48,3х3 |
± 0,5 |
60 |
78 |
23 |
0,6 |
|
50 |
10, 16 |
210 |
30 (+15;-15) |
57х3,5 |
+ 0,5 |
72 |
79 |
33 |
0,8 |
|
60,3х3,5 |
+ 0,5 |
||||||||
|
501 |
295 |
60 (+30;-30) |
57х3,5 |
+ 0,5 |
64 |
1,5 |
|||
|
60,3х3,5 |
+ 0,5 |
||||||||
|
65 |
10, 16 |
210 |
30 (+15;-15) |
76х4 |
± 0,5 |
95 |
122 |
57 |
1,0 |
|
651 |
295 |
60 (+30;-30) |
± 0,5 |
65 |
1,7 |
||||
|
80 |
10, 16 |
210 |
30 (+15;-15) |
89х4 |
± 0,5 |
115 |
136 |
81 |
1,4 |
|
801 |
290 |
60 (+30;-30) |
± 0,5 |
84 |
2,3 |
||||
|
100 |
10, 16 |
220 |
30 (+15;-15) |
108х4,5 |
± 0,5 |
129 |
268 |
133 |
2,2 |
|
114х4,5 |
± 0,5 |
||||||||
|
1001 |
300 |
60 (+30;-30) |
108х4,5 |
± 0,5 |
162 |
3,0 |
|||
|
114х4,5 |
± 0,5 |
||||||||
|
125 |
10, 16 |
230 |
30 (+15;-15) |
133х4,5 |
± 0,5 |
161 |
287 |
188 |
3,0 |
|
140х4,5 |
± 0,5 |
||||||||
|
1251 |
310 |
60 (+30;-30) |
133х4,5 |
± 0,5 |
161 |
3,8 |
|||
|
140х4,5 |
± 0,5 |
||||||||
|
150 |
10, 16 |
240/245 |
30 (+15;-15) |
159х4,5 |
+ 0,5 |
187 |
334 |
266 |
4,0 |
|
168х4,5 |
+ 0,5 |
||||||||
|
1501 |
345 |
60 (+30;-30) |
159х4,5 |
+ 0,5 |
290 |
5,1 |
|||
|
168х4,5 |
+ 0,5 |
||||||||
|
200 |
10, 16 |
240 |
30 (+15;-15) |
219х6 |
+ 0,5 |
251 |
549 |
433 |
6,5 |
|
2001 |
10, 16 |
345 |
60 (+30;-30) |
+ 0,5 |
347 |
11,0 |
|||
|
250 |
10, 16 |
250 |
30 (+15;-15) |
273х7 |
± 0,5 |
315 |
753 |
678 |
11,0 |
|
2501 |
10, 16 |
350 |
60 (+30;-30) |
± 0,5 |
434 |
16,0 |
|||
|
300 |
10, 16 |
260 |
30 (+15;-15) |
325х7,5 |
+ 0,5 |
381 |
774 |
953 |
13,0 |
|
3001 |
10, 16 |
360 |
60 (+30;-30) |
+ 0,5 |
486 |
955 |
24,0 |
||
|
от 350-2400 компенсаторы по запросу |
|||||||||
|
Изготовление продукции по чертежам и с техническими характеристиками заказчика. |
|||||||||
|
1 — исполнение с внутренним экраном |
|||||||||
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МАТЕРИАЛЫ СИЛЬФОННЫХ ОСЕВЫХ КОМПЕНСАТОРОВ КСО ARM П
СТАНДАРТНОЕ ИСПОЛНЕНИЕ
Технические характеристики
Материалы
Под номинальным давлением (PN) следует понимать наибольшее избыточное давление при температуре среды 293 К (20°С), при котором допустима длительная работа арматуры и деталей трубопровода, имеющих заданные размеры, обоснованные расчетом на прочность при выбранных материалах и характеристиках их прочности, соответствующих температуре 293 К (20°С).
Выбор материалов изделия устанавливается соответствующими стандартами и нормативно-технической документацией в зависимости от назначения, параметров (температуры, давления) и условного прохода.
Номинальное, рабочее и пробное давление рассчитывается в зависимости от сложности конструкции компенсатора, его технических характеристик, условий эксплуатации, в соответствии с ТУ 3695-001-63575782-2015, нормативно-технической документацией, ГОСТ 356-80 «Арматура и детали трубопроводов. Давления условные, пробные и рабочие. Ряды», ГОСТ 33257-2015 «Арматура трубопроводная. Методы контроля и испытаний», ГОСТ 32935-2014 «Компенсаторы сильфонные металлические для тепловых сетей. Общие технические условия»
СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ
Технические характеристики
Материалы
лакокрасочное покрытие
(углеродистая сталь)
лакокрасочное покрытие
(углеродистая сталь)
Под номинальным давлением (PN) следует понимать наибольшее избыточное давление при температуре среды 293 К (20°С), при котором допустима длительная работа арматуры и деталей трубопровода, имеющих заданные размеры, обоснованные расчетом на прочность при выбранных материалах и характеристиках их прочности, соответствующих температуре 293 К (20°С).
Выбор материалов изделия устанавливается соответствующими стандартами и нормативно-технической документацией в зависимости от назначения, параметров (температуры, давления) и условного прохода.
Номинальное, рабочее и пробное давление рассчитывается в зависимости от сложности конструкции компенсатора, его технических характеристик, условий эксплуатации, в соответствии с ТУ 3695-001-63575782-2015, нормативно-технической документацией, ГОСТ 356-80 «Арматура и детали трубопроводов. Давления условные, пробные и рабочие. Ряды», ГОСТ 33257-2015 «Арматура трубопроводная. Методы контроля и испытаний», ГОСТ 32935-2014 «Компенсаторы сильфонные металлические для тепловых сетей. Общие технические условия»

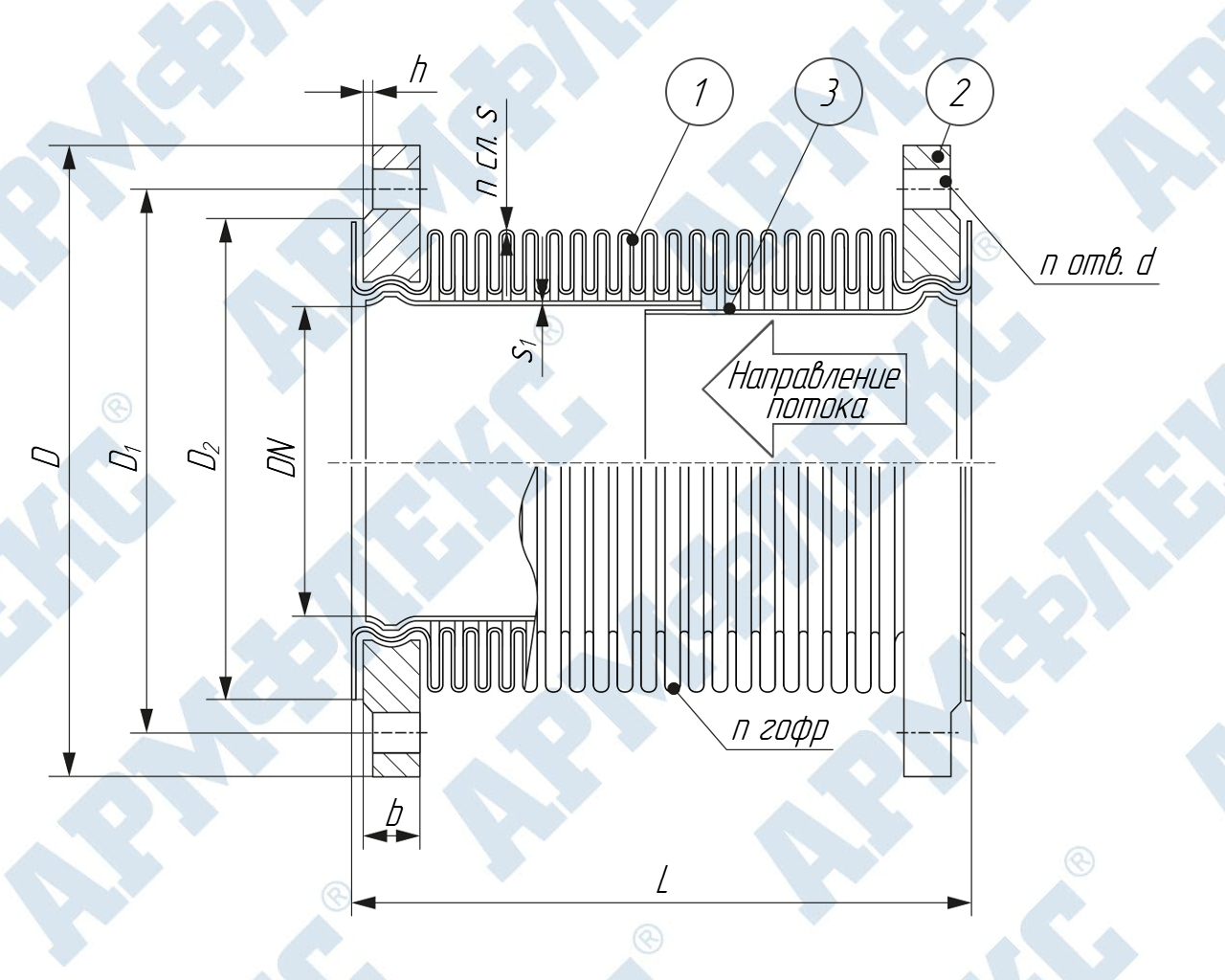

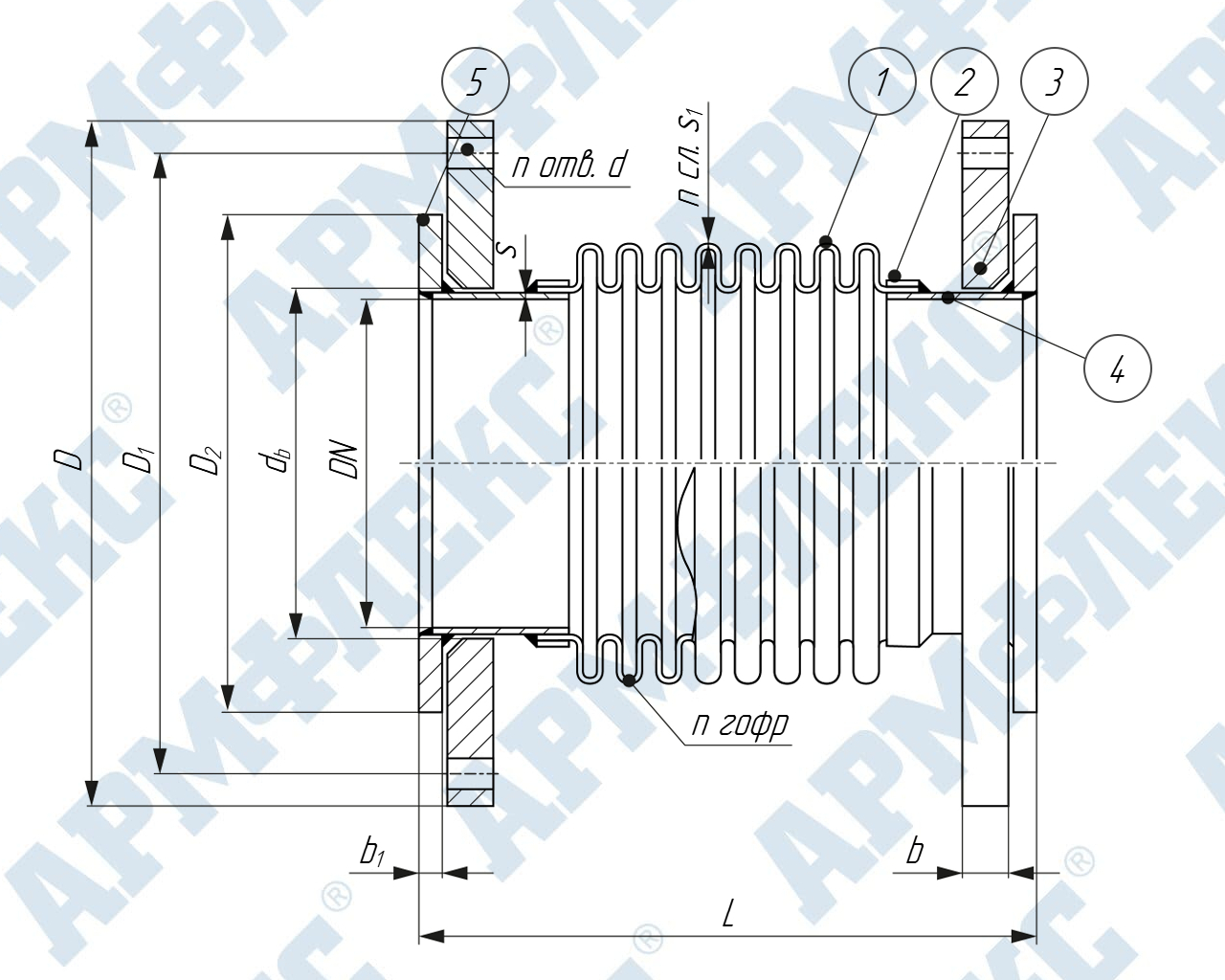

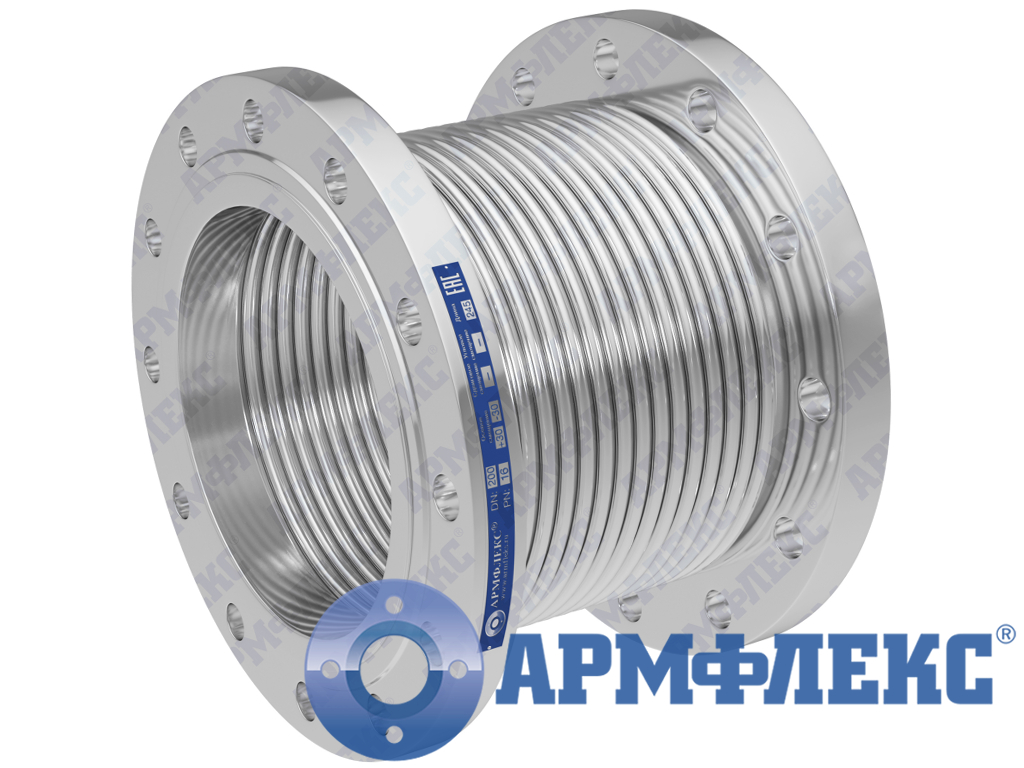

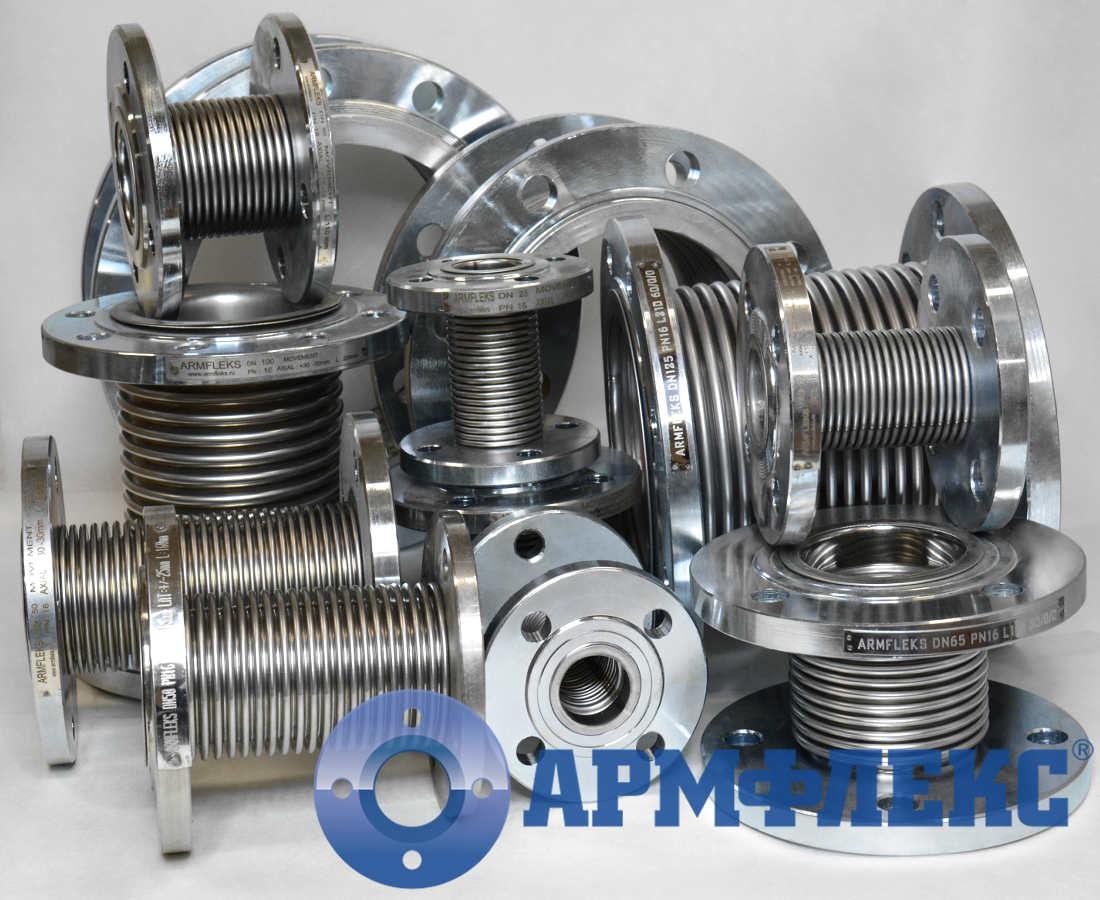

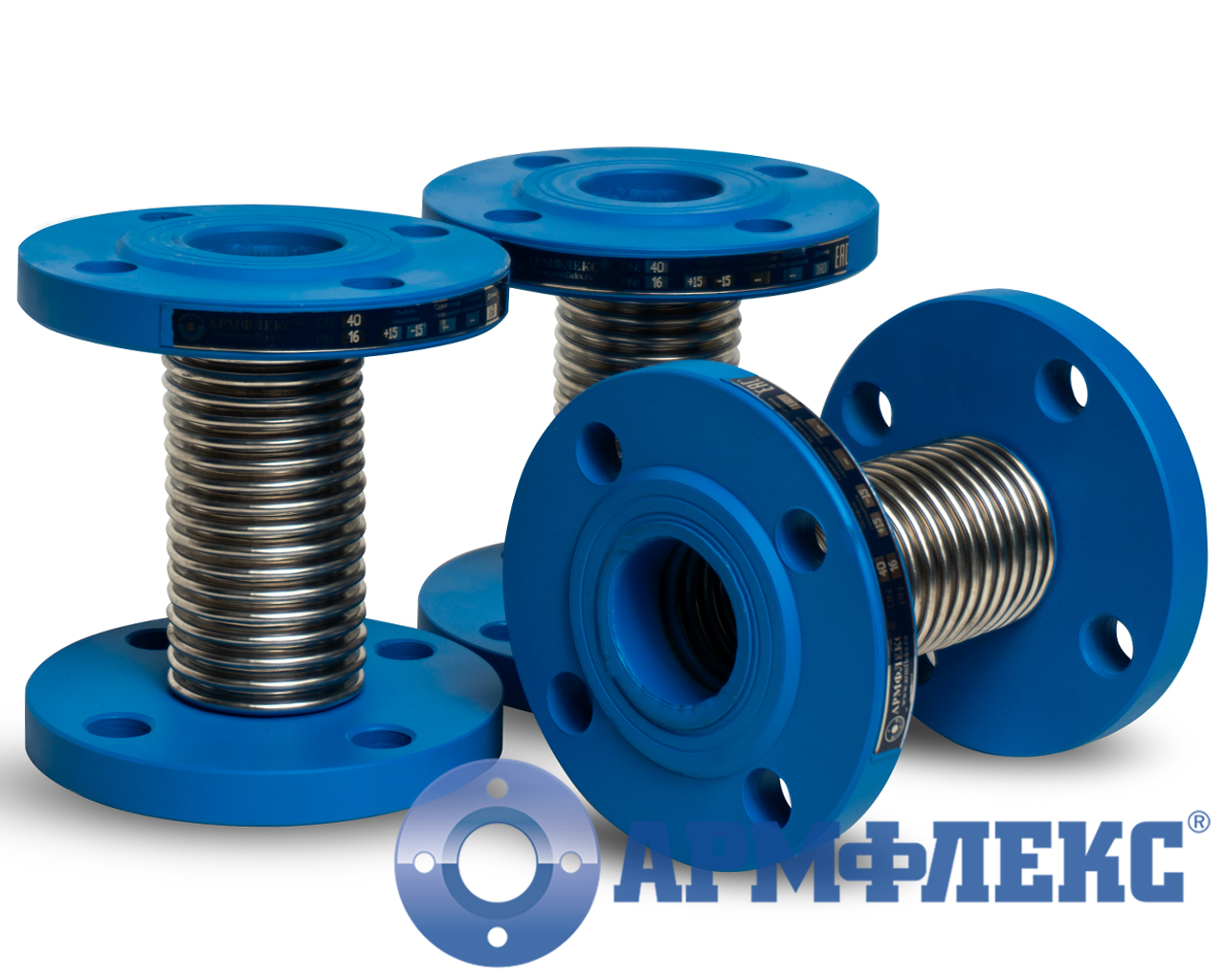

КОМПЕНСАТОРЫ СИЛЬФОННЫЕ ОСЕВЫЕ ФЛАНЦЕВЫЕ КСО ARM Ф СТАНДАРТНОГО ИСПОЛНЕНИЯ
1 — сильфон
2 — фланец
3 — внутренний экран (исполнение с осевым ходом 60 мм)
|
Номинальный |
Номинальное |
Длина |
Осевой |
Размеры фланцев, мм |
Осевая жесткость |
Эффективная площадь |
Вес |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
DN, мм |
PN, кг/см2 |
L, мм |
∆, ±λ, мм |
D |
D1 |
D2 |
b |
h |
n отв. d |
Со, H/мм |
S, см2 |
~кг |
|
25 |
16 |
110 |
30 (+15;-15) |
115 |
85 |
68 |
18 |
2 |
4х14 |
57 |
11 |
2,3 |
|
16 |
2,1 |
|||||||||||
|
32 |
16 |
115 |
30 (+15;-15) |
135 |
100 |
78 |
18 |
2 |
4х18 |
68 |
17 |
3,8 |
|
140 |
3,5 |
|||||||||||
|
40 |
16 |
120 |
30 (+15;-15) |
145 |
110 |
88 |
20 |
3 |
4х18 |
78 |
23 |
4,0 |
|
150 |
18 |
3,6 |
||||||||||
|
50 |
16 |
110 |
30 (+15;-15) |
160 |
125 |
102 |
22 |
3 |
4х18 |
79 |
33 |
5,1 |
|
165 |
20 |
4,7 |
||||||||||
|
501 |
195 |
60 (+30;-30) |
160 |
22 |
64 |
32 |
5,4 |
|||||
|
165 |
20 |
4,9 |
||||||||||
|
65 |
16 |
110 |
30 (+15;-15) |
180 |
145 |
122 |
24 |
3 |
4х18 |
122 |
57 |
6,0 |
|
185 |
20 |
5,5 |
||||||||||
|
651 |
195 |
60 (+30;-30) |
180 |
24 |
65 |
6,5 |
||||||
|
185 |
20 |
5,9 |
||||||||||
|
80 |
16 |
110 |
30 (+15;-15) |
195 |
160 |
133 |
24 |
3 |
4х18 |
136 |
81 |
7,4 |
|
200 |
20 |
8х18 |
6,7 |
|||||||||
|
801 |
190 |
60 (+30;-30) |
195 |
24 |
4х18 |
84 |
8,1 |
|||||
|
200 |
20 |
8х18 |
7,4 |
|||||||||
|
100 |
16 |
115 |
30 (+15;-15) |
215 |
180 |
158 |
26 |
3 |
8х18 |
268 |
133 |
8,1 |
|
220 |
22 |
7,4 |
||||||||||
|
1001 |
200 |
60 (+30;-30) |
215 |
26 |
162 |
110 |
9,0 |
|||||
|
220 |
22 |
8,2 |
||||||||||
|
125 |
16 |
130 |
30 (+15;-15) |
245 |
210 |
184 |
28 |
3 |
8х18 |
287 |
188 |
12,0 |
|
250 |
22 |
10,9 |
||||||||||
|
1251 |
210 |
60 (+30;-30) |
245 |
28 |
161 |
169 |
13,6 |
|||||
|
250 |
22 |
12,4 |
||||||||||
|
150 |
16 |
145 |
30 (+15;-15) |
280 |
240 |
212 |
28 |
3 |
8х22 |
334 |
266 |
13,5 |
|
285 |
24 |
12,3 |
||||||||||
|
1501 |
245 |
60 (+30;-30) |
280 |
28 |
290 |
235 |
16,7 |
|||||
|
285 |
24 |
15,2 |
||||||||||
|
200 |
16 |
140 |
30 (+15;-15) |
335 |
295 |
268 |
30 |
3 |
12х22 |
549 |
433 |
19,0 |
|
340 |
26 |
17,3 |
||||||||||
|
2001 |
245 |
60 (+30;-30) |
335 |
30 |
347 |
22,6 |
||||||
|
340 |
26 |
20,6 |
||||||||||
|
250 |
16 |
150 |
30 (+15;-15) |
405 |
355 |
320 |
31 |
3 |
12х26 |
753 |
678 |
27,6 |
|
29 |
25,1 |
|||||||||||
|
2501 |
250 |
60 (+30;-30) |
31 |
434 |
33,2 |
|||||||
|
29 |
30,2 |
|||||||||||
|
300 |
16 |
160 |
30 (+15;-15) |
460 |
410 |
370 |
32 |
4 |
12х26 |
774 |
953 |
38,0 |
|
34,5 |
||||||||||||
|
3001 |
250 |
60 (+30;-30) |
486 |
955 |
43,7 |
|||||||
|
39,8 |
||||||||||||
|
от 350-2400 компенсаторы по запросу |
||||||||||||
|
Изготовление продукции по чертежам и с техническими характеристиками заказчика. |
||||||||||||
|
1 — исполнение с внутренним экраном |
||||||||||||
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МАТЕРИАЛЫ СИЛЬФОННЫХ ОСЕВЫХ КОМПЕНСАТОРОВ КСО ARM Ф
СТАНДАРТНОЕ ИСПОЛНЕНИЕ
Технические характеристики
Материалы
Под номинальным давлением (PN) следует понимать наибольшее избыточное давление при температуре среды 293 К (20°С), при котором допустима длительная работа арматуры и деталей трубопровода, имеющих заданные размеры, обоснованные расчетом на прочность при выбранных материалах и характеристиках их прочности, соответствующих температуре 293 К (20°С).
Выбор материалов изделия устанавливается соответствующими стандартами и нормативно-технической документацией в зависимости от назначения, параметров (температуры, давления) и условного прохода.
Номинальное, рабочее и пробное давление рассчитывается в зависимости от сложности конструкции компенсатора, его технических характеристик, условий эксплуатации, в соответствии с ТУ 3695-001-63575782-2015, нормативно-технической документацией, ГОСТ 356-80 «Арматура и детали трубопроводов. Давления условные, пробные и рабочие. Ряды», ГОСТ 33257-2015 «Арматура трубопроводная. Методы контроля и испытаний», ГОСТ 32935-2014 «Компенсаторы сильфонные металлические для тепловых сетей. Общие технические условия»
СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ
Технические характеристики
Материалы
(углеродистая сталь)
Антикоррозийное цинковое покрытие
(углеродистая сталь)
лакокрасочное покрытие
(углеродистая сталь)
Под номинальным давлением (PN) следует понимать наибольшее избыточное давление при температуре среды 293 К (20°С), при котором допустима длительная работа арматуры и деталей трубопровода, имеющих заданные размеры, обоснованные расчетом на прочность при выбранных материалах и характеристиках их прочности, соответствующих температуре 293 К (20°С).
Выбор материалов изделия устанавливается соответствующими стандартами и нормативно-технической документацией в зависимости от назначения, параметров (температуры, давления) и условного прохода.
Номинальное, рабочее и пробное давление рассчитывается в зависимости от сложности конструкции компенсатора, его технических характеристик, условий эксплуатации, в соответствии с ТУ 3695-001-63575782-2015, нормативно-технической документацией, ГОСТ 356-80 «Арматура и детали трубопроводов. Давления условные, пробные и рабочие. Ряды», ГОСТ 33257-2015 «Арматура трубопроводная. Методы контроля и испытаний», ГОСТ 32935-2014 «Компенсаторы сильфонные металлические для тепловых сетей. Общие технические условия»

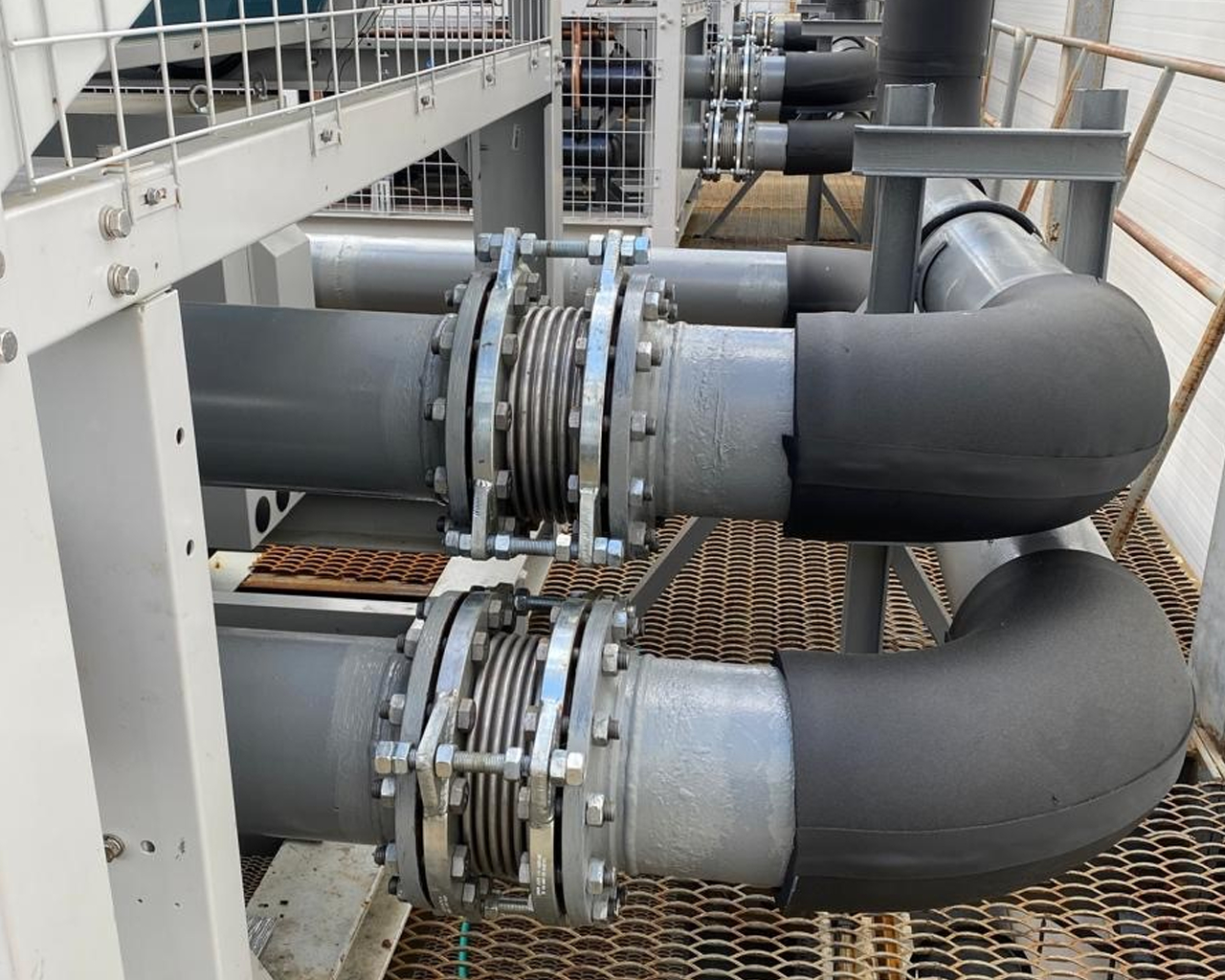

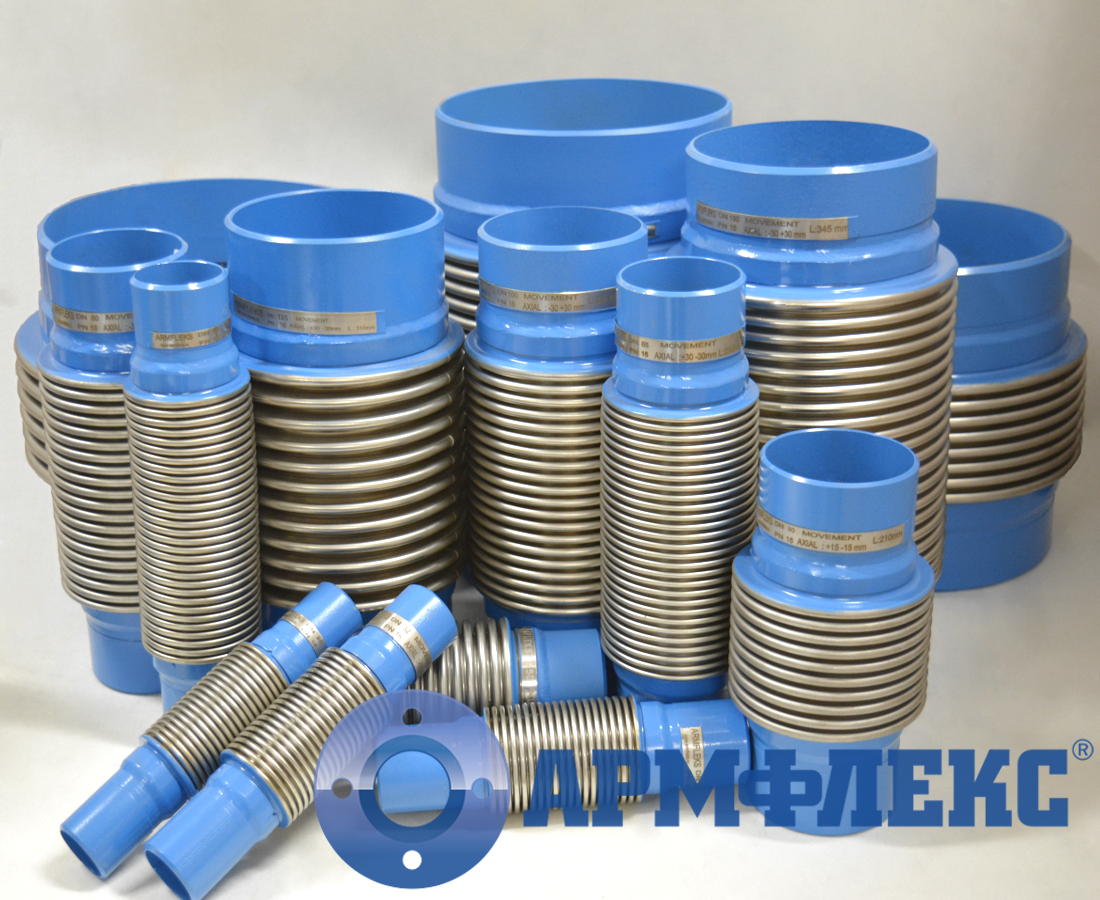

ОБЛАСТЬ ПРИМЕНЕНИЯ СИЛЬФОННЫХ КОМПЕНСАТОРОВ КСО ARM
Компенсаторы сильфонные осевые применяются в различных областях промышленности, используются при монтаже и эксплуатации трубопроводов различного назначения:
- Тепловые электростанции и котельные установки;
- Нефтегазовая промышленность;
- Пищевая промышленность;
- Химическая и нефтехимическая промышленность;
- Энергетические установки и теплообменные аппараты;
- Системы водоснабжения и канализации;
- Морские и судостроительные системы;
Присоединение к трубопроводам, насосам, двигателям, резервуарам и другому оборудованию осуществляется с помощью фланцев, приварных патрубков, резьбовых соединений. Присоединительная и ограничительная арматура соответствует стандартам и выполняется из различных марок углеродистых и нержавеющих сталей. Компенсатор сильфонный осевой фланцевый поставляется в исполнении, как с поворотными так и приварными фланцами.
Сильфонные осевые компенсаторы позволяют повысить долговечность и безопасность трубопроводных систем, снизить риск разрушений и аварийных ситуаций, связанных с тепловыми расширениями и вибрациями.
Интеллектуальная собственность, копирование запрещено
