Компенсаторы




Компенсатор - изделие, осуществляющее за счет своей гибкой части следующие функции компенсации: осевых, сдвиговых и поворотных смещений. Данные перемещения возникают на трубопроводах и установленном на них оборудовании в результате: вибрации, перепадов температуры и давления, под воздействием различных нагрузок и напряжений.

Производство и реализация компенсаторов

Наша компания осуществляет проектирование, производство и реализацию компенсаторов под торговой маркой АРМФЛЕКС®. Продукция изготавливается в соответствии с зарегистрированными Техническими условиями ТУ 3695-001-63575782-2015, разработанными специалистами компании. При производстве изделий применяются новейшие конструкторские разработки и технологические процессы.
Каталог компенсаторов
В нашей компании, можно не только заказать производство оборудования с заданными техническими характеристикам, но и приобрести компенсаторы из наличия на складе. Стоимость стандартных изделий указана в прайс-листе:  Компенсаторы - прайс-листКомпенсаторы сильфонные, резиновые торговой марки АРМФЛЕКС

Вся изготовленная продукция проходит контроль качества: на соответствие конструкции и размеров, герметичность, качества сварных швов, окрашенных поверхностей.

Компенсаторы АРМФЛЕКС®, система маркировки

Система маркировки компенсаторов АРМФЛЕКС®

Присоединительная арматура:

П - патрубки под приварку;

Ф - фланцевое соединение;

Р - резьбовое соединение.

Предохраняющая арматура:

К - защитный кожух;

Э - внутренний экран.

Ограничительная арматура:

Ш - ограничительные шпильки;

КУ - карданное устройство;

ПУ - поворотное устройство.

Пример условного обозначения компенсатора:

КР ARM 500-16-30/15/10 ФП - компенсатор резиновый, ARM - сокращенное наименование производителя, с условным диаметром DN - 500 мм., рабочим давлением PN - 16 кг/см2, с рабочим ходом (компенсирующей способностью): осевой 30 мм., сдвиговой 15 мм., поворотной 10 градусов. Вид присоединительной арматуры: Ф - фланцевый, ограничительная арматура: П - поворотное устройство.

Область применения компенсаторов

  • Предприятия газовой, нефтяной, химической, криогенной, пищевой, металлургической и автомобильной промышленности;
  • Промышленные трубопроводы, при монтаже и эксплуатации газовых и тепловых сетей;
  • Предприятия топливно-энергетического комплекса, машиностроение, строительство и судостроение;
  • Применяются компенсаторы в системах отопления, водоснабжения, газоходах и на теплотрассах;
  • Устанавливаются на компрессорах, насосах, двигателях и различном промышленном оборудовании.

Компенсаторы для трубопроводов, конструкция и исполнения

Конструкция двухсекционного компенсатора для трубопроводов АРМФЛЕКС

Основным компонентом компенсатора трубопровода, является сильфон. Для его изготовления используются различные материалы в зависимости от типа изделия: нержавеющая сталь, резина, фторопласт и армированные ткани. К гибкой части изделия крепиться присоединительная арматура: патрубки под приварку, поворотные или приварные фланцы, резьбовые соединения. Присоединительная арматура предназначена для установки компенсатора на трубопроводе или оборудование. Ограничительная и защитная арматура монтируется при необходимости, в зависимости от исполнения, условий применения и эксплуатации устройства.
Следующие конструкционные элементы используются при производстве большинства моделей компенсаторов:

- защитный кожух, служит для защиты от внешних воздействий;
- внутренний экран, устанавливается для защиты сильфона от воздействий рабочей среды;
- ограничительные шпильки, применяются при сдвиговых перемещениях и для ограничения рабочего хода компенсатора;
- поворотные или карданные устройства, используются при повороте на определенный угол в одной или двух плоскостях.

Компенсатор, расчет и проектирование

На начальном этапе проектирования, должны быть точно определены рабочие параметры, от которых зависит конструкция и исполнение компенсатора.
Проектирование и расчет технических характеристик компенсаторов АРМФЛЕКСНаиболее важными характеристиками являются: присоединительный диаметр труб, резьбовых или фланцевых соединений, к которым будет монтироваться компенсатор. А так же внутренняя и внешняя среда, минимальные и максимальные значения давления и температуры в трубопроводе, наличие смещений и нагрузок. Предлагаем нашим клиентам расчет технических характеристик, а также подбор исполнения данного устройства.

Технические характеристики и использование различных типов компенсаторов

При выборе типа и исполнения компенсатора, необходимо учесть условия его установки: подземная, надземная, канальная или бесканальная прокладка трубопровода. Наличие неподвижных и скользящих опор, тепловой и гидроизоляции. А так же вид и классификацию трубопроводов: газопроводы, нефтепроводы, тепловые сети, технологические трубы, газоходы, системы отопления и водоснабжения. Основные эксплуатационные и технические характеристики компенсаторов в зависимости от их типа: Компенсатор сильфонный осевой АРМФЛЕКС

Компенсатор сильфонный - за счет установки гибкой гофры из многослойной нержавеющей стали, подходит для использования в широком диапазоне температур и давлений. Совместим с разнообразными средами, в том числе и слабоагрессивными. Производится разных типов: неразгруженный, разгруженный, для систем отопления и газа, компенсирующие устройство. Сильфонный компенсатор не требует технического обслуживания, рассчитан на длительный период эксплуатации и обладает высоким рабочим ресурсом.

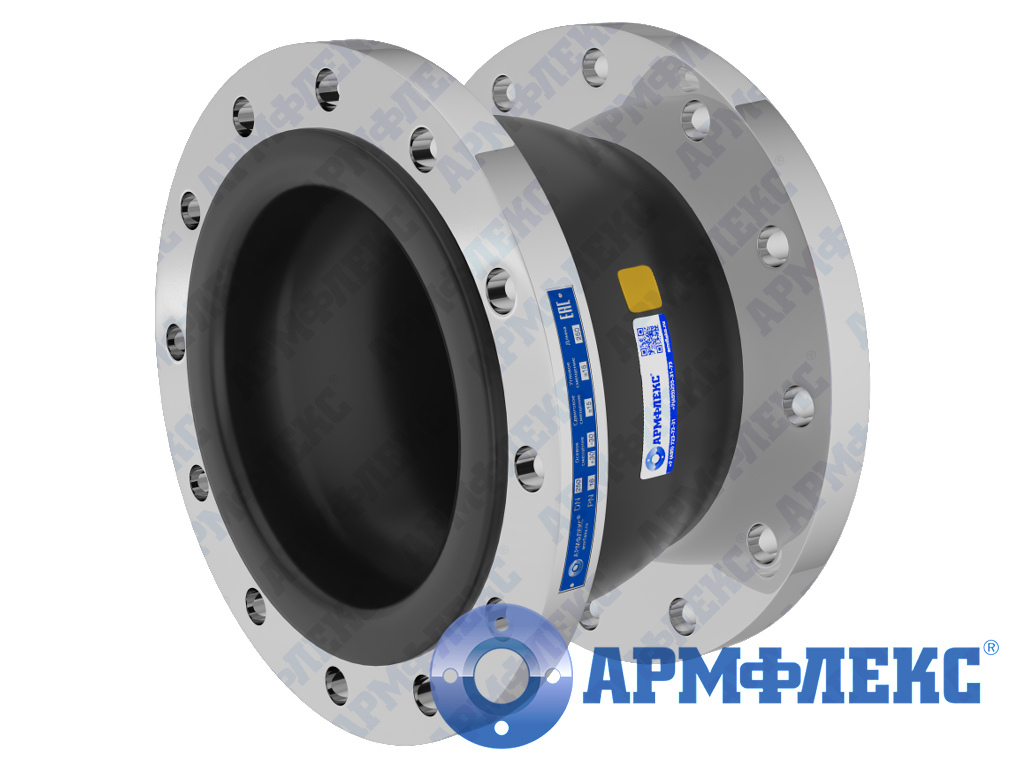

Компенсатор резиновый фланцевый АРМФЛЕКСКомпенсатор резиновый применяется для снятия вибрации и компенсации смещений. Изготавливается с использованием сильфона состоящего из синтетических или натуральных каучуков, армированного стальным кордом. Может комплектоваться: карданным устройством, вакуумным кольцом, ограничительными шпильками, иметь внутреннюю футеровку. Резиновый компенсатор используется с разнообразными средами: природный и сжиженный газ, масла, нефтепродукты, техническая, морская и питьевая вода, щелочи, кислоты.

Компенсатор тканевый овальной формы АРМФЛЕКС

Компенсатор тканевый устанавливается: в системах вентиляции, кондиционирования, устройствах для перемещения сыпучих материалов и газоходах. Производство гибкой части осуществляется с использованием наполнителя, который армируется и покрывается тканью. Выполняется различной формы: круглой, прямоугольной, овальной. Тканевый компенсатор за счет высокой гибкости обеспечивает большие рабочие ходы (перемещения) в различных плоскостях. Может функционировать при высоких температурах в разнообразных средах, с рабочим давлением до 4 кг/см2.

Компенсатор фторопластовый (PTFE) фланцевый АРМФЛЕКС

Компенсатор фторопластовый (PTFE) применяется: в химической, газовой, нефтяной, металлургической, пищевой промышленности и технологических линиях. Изготовление линз осуществляется с применением тефлона (фторопласта), которые могут армироваться гибкой вставкой из нержавеющей стали. Фторопластовый компенсатор обладает высокой стойкостью к агрессивным средам: высококонцентрированным кислотам, щелочам, растворителям, нефтепродуктам, маслам, агрессивным газам, химическим сточным водам.

Мы не только занимаемся продажей данной продукции, а также ее производством.
